중앙난방 분배기 셀프 교체 후기 (33년 차 구축 아파트) [ Part.4 ]

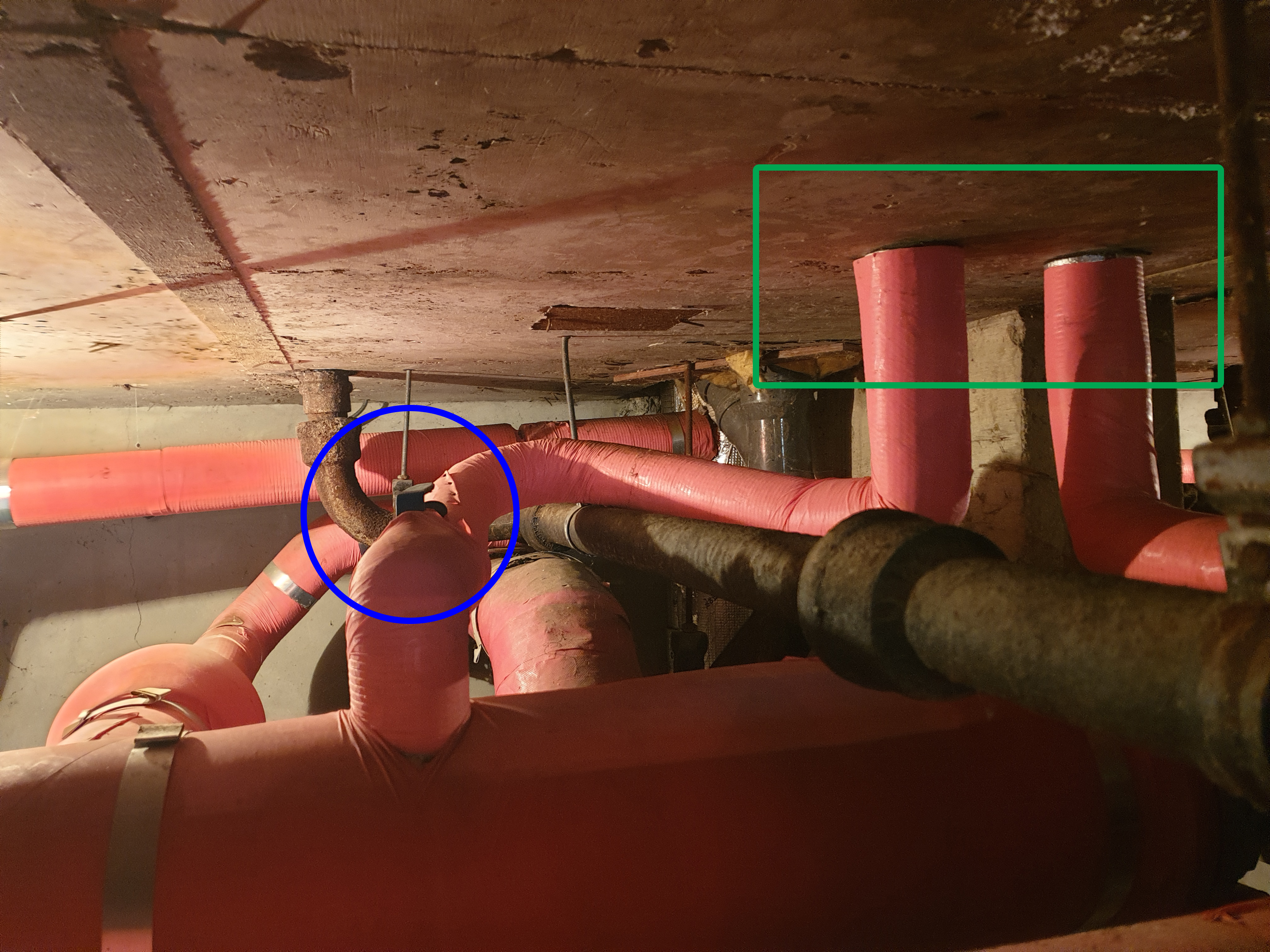

난방수 공급관과 환수관 밸브 잠그기

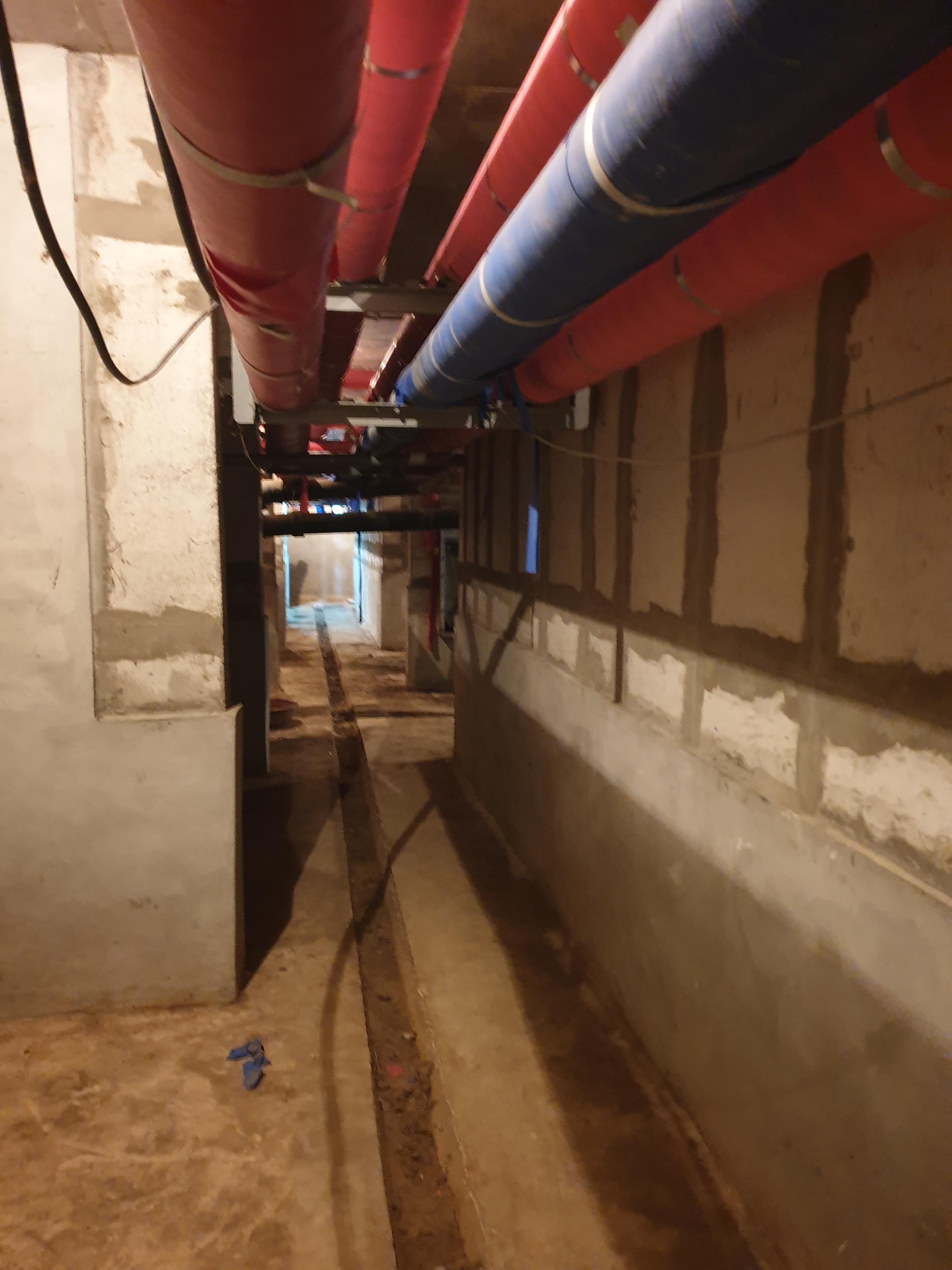

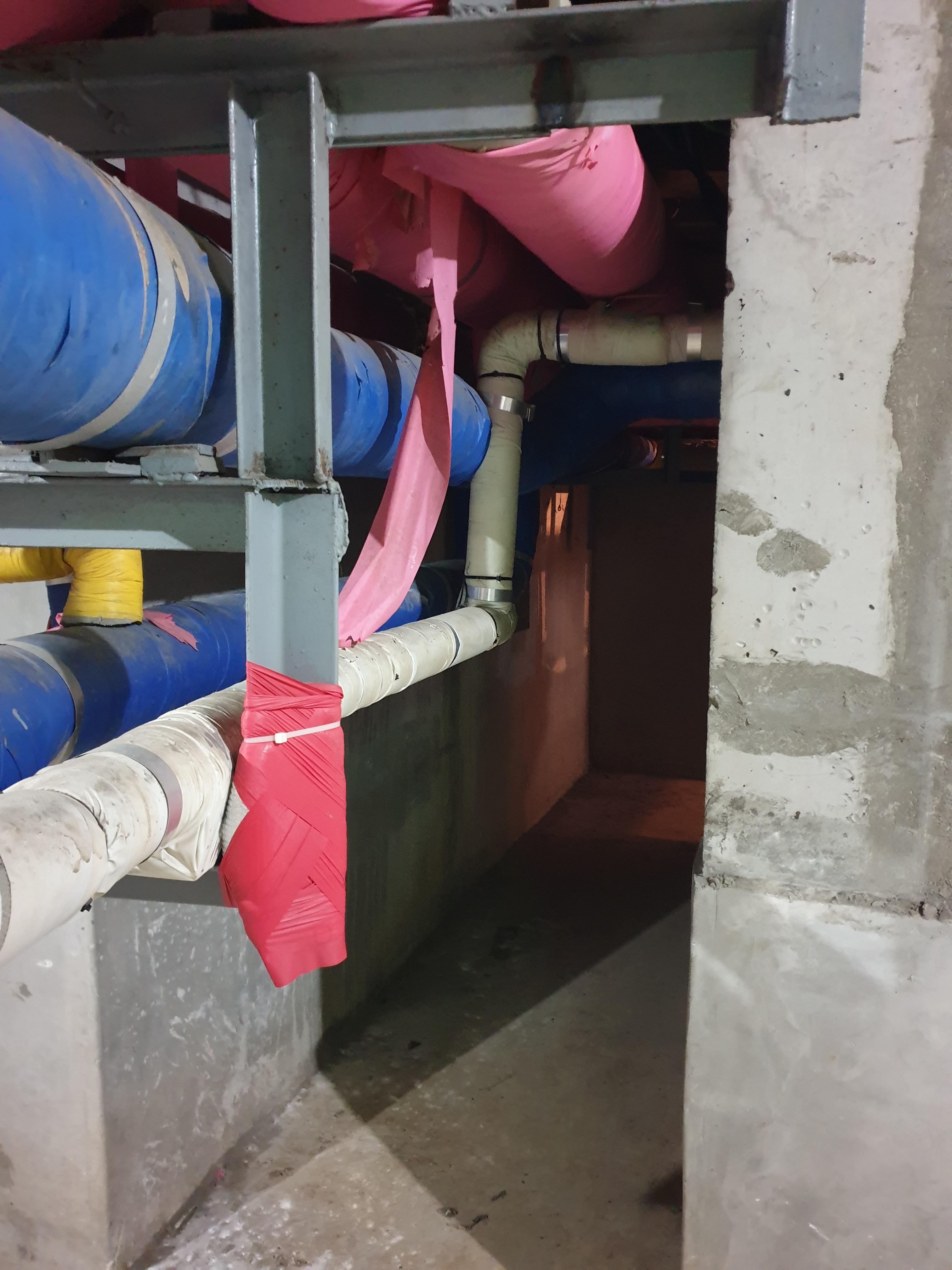

관리실에 연락해서 분배기 교체를 진행하겠다고 하니, 관리실 직원분이 오셔서 잠겨있는 지하 출입문을 열어 주셨습니다.

밸브가 높은 곳에 있어서 사다리까지 가지고 와주시는 센스.

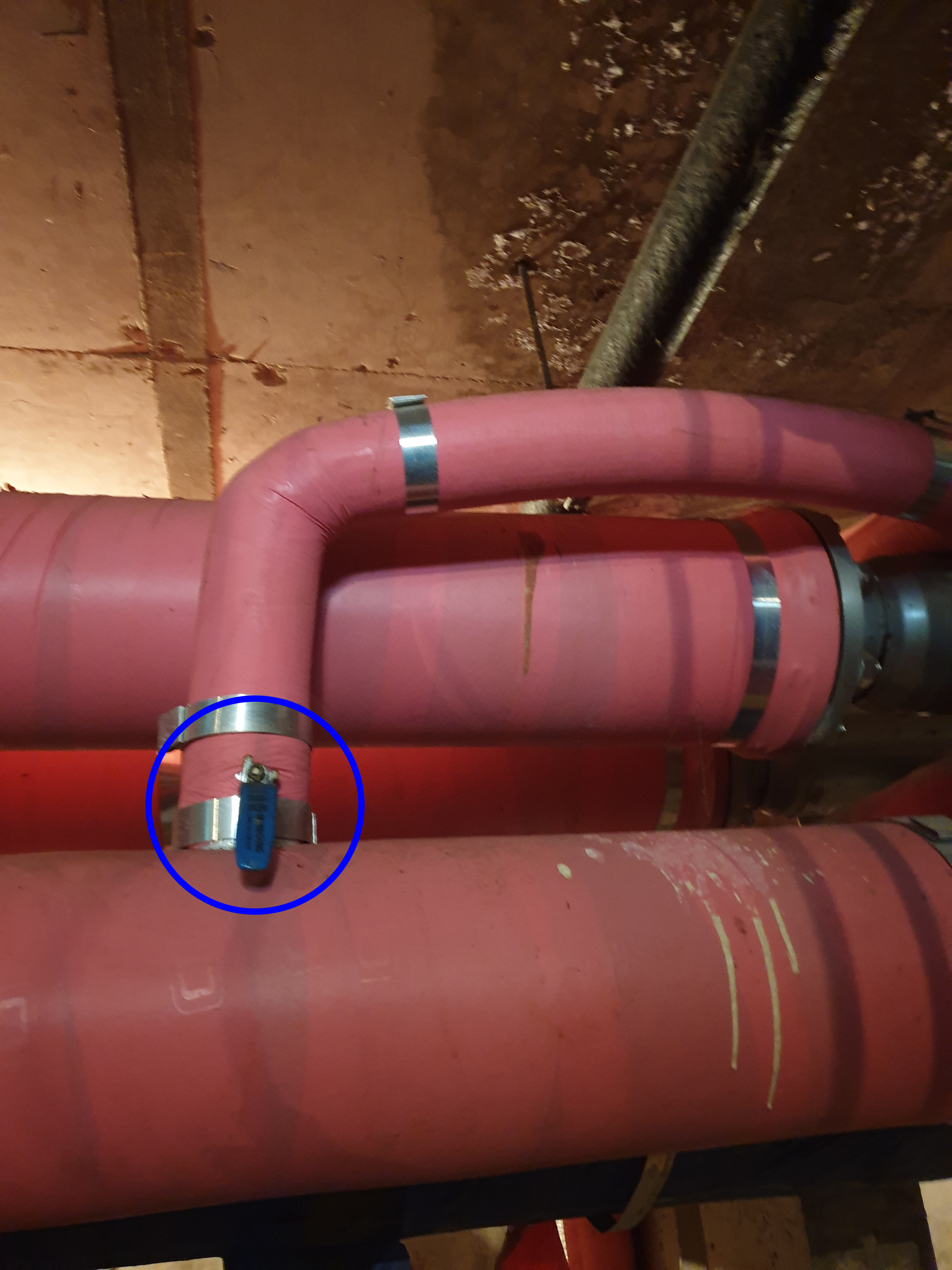

밸브 위치를 확인하고, 직접 잠가줍니다.

















난방 배관에 있는 난방수 배출하기

공급관과 환수관 밸브를 잠근 후, 곧바로 배관을 잘라버리면 안 됩니다.

분배기와 난방 배관에는 여전히 물이 가득 차 있기 때문에, 물이 쏟아져 나올 수 있습니다.



대기압을 이용하여 자연스럽게 물을 배출해 주기로 합니다.

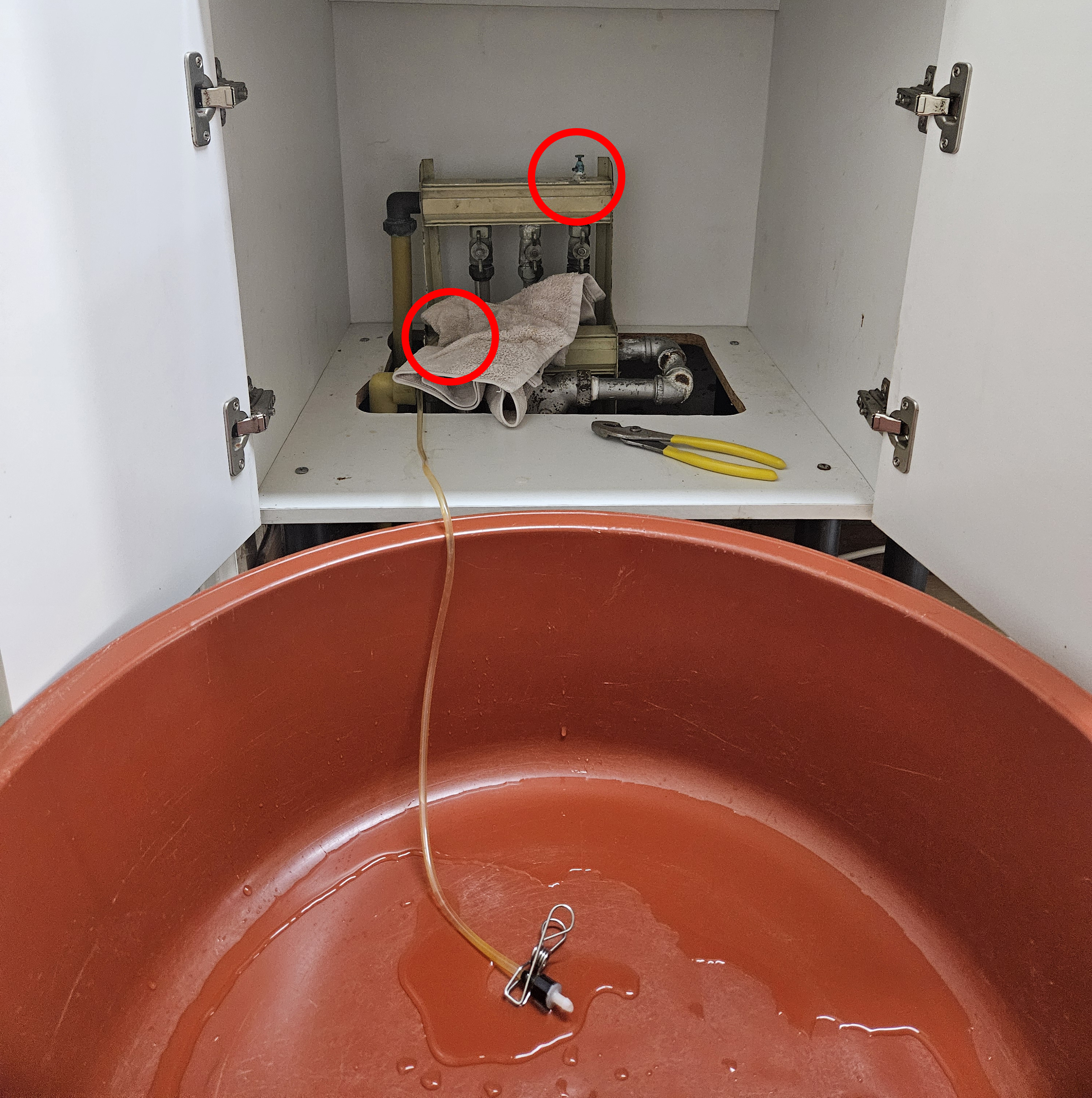

먼저, 분배기 하바에 달려있는 퇴수 밸브의 토출구에 관을 연결하여 물이 나올 수 있는 통로를 만들어주고, 퇴수 밸브를 열어줍니다.

그다음, 분배기 상바에 달려있는 퇴수 밸브의 토출구를 열어주면, 토출구로 공기가 들어가게 되어 자연스럽게 관으로 물이 빠져나오게 됩니다.













기존 분배기 탈거하기

물이 더 이상 나오지 않으면 이제 기존 분배기 탈거를 진행합니다.



그라인더를 이용하여 바닥에 묻혀있는 분배기 커버를 자르려고 했더니, 너무 시끄럽고 불꽃이 사방으로 튑니다.

상바와 하바 및 부속만 걷어내기로 합니다.



엑셀 가위로 난방수 공급관과 상바에 연결된 엑셀 배관을 잘라줍니다.

배관을 자를 때 고여있는 소량의 물이 흘러나올 수 있기 때문에, 마른걸레를 받쳐두는 것이 좋습니다.



배관은 최대한 길게 남아있도록 해야 하고, 절단면이 고르게 나와야 합니다.

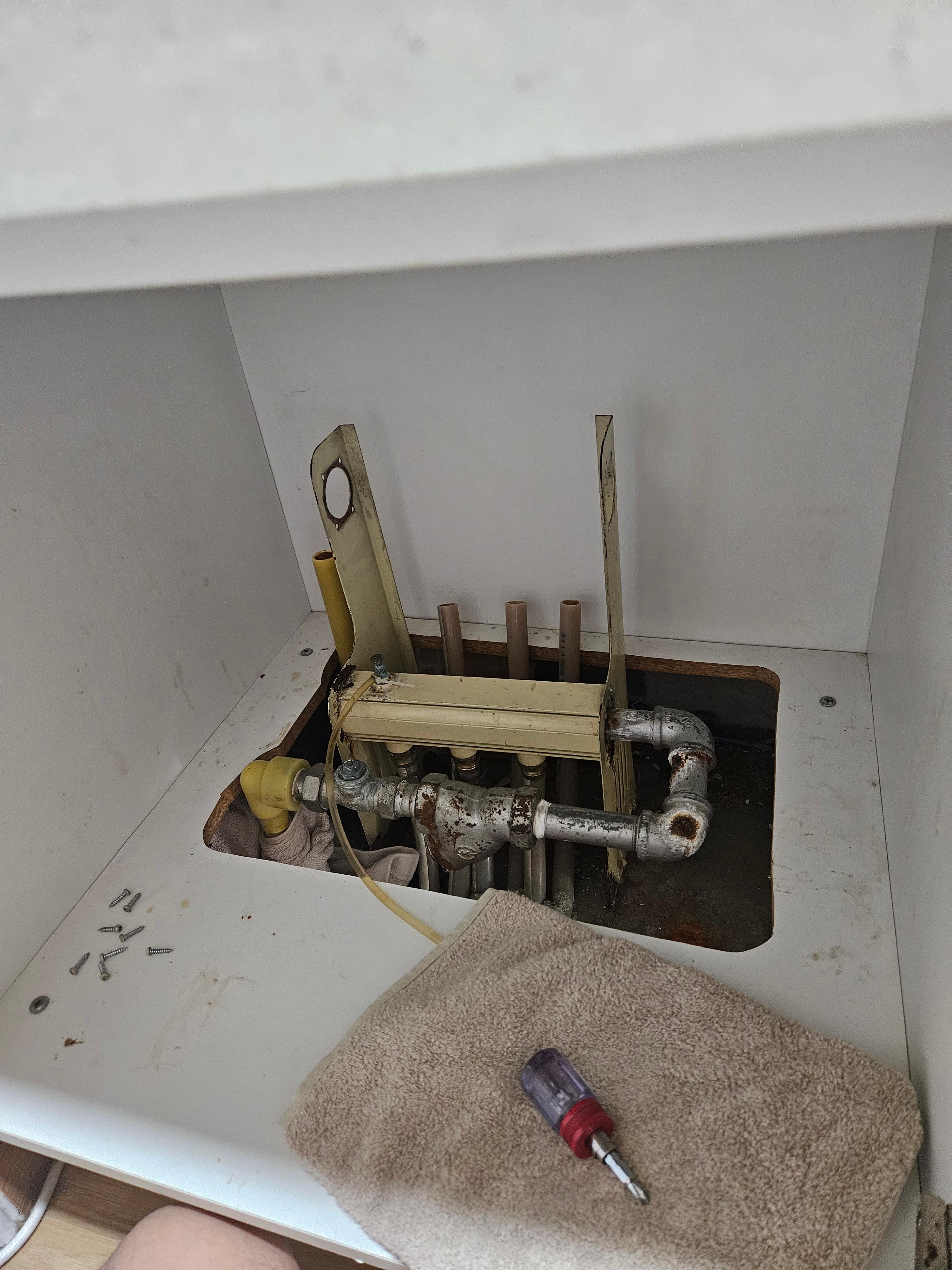

배관을 잘라준 후, 상바와 커버가 연결된 나사를 풀어주면 쉽게 탈거됩니다.

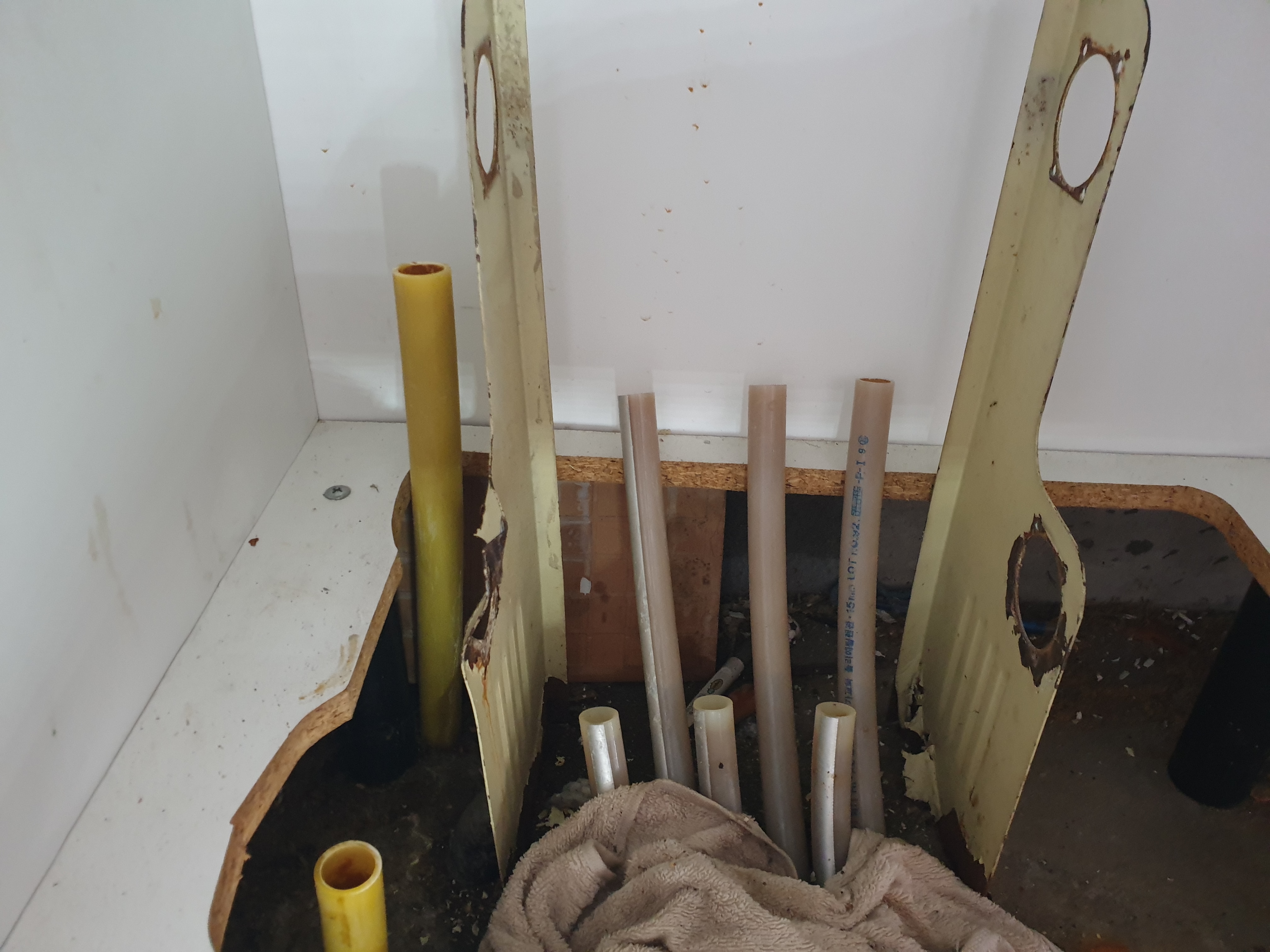

하바도 동일하게 진행해 주면, 배관만 남게 됩니다.



분배기 커버를 잘라내지 못한 것은 아쉽지만, 집에 가지고 있는 공구로 할 수 있는 최대한이라 어쩔 수 없습니다.

녹이 슨 나사가 풀리지 않을 때는, 망치와 일자 드라이버를 이용하여 나사 머리를 날려주면 됩니다.

















세대 내, 차단 밸브 달아주기

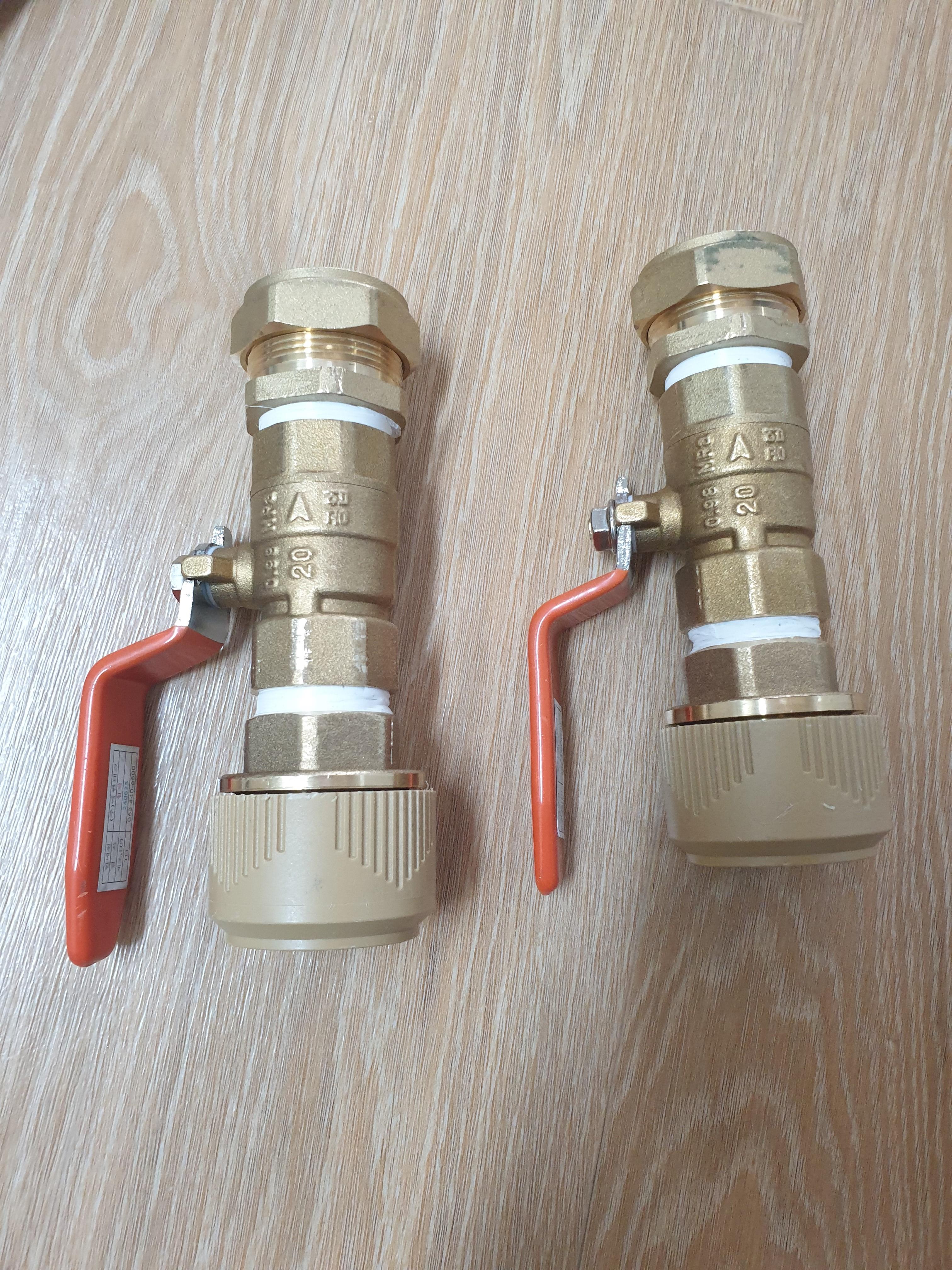

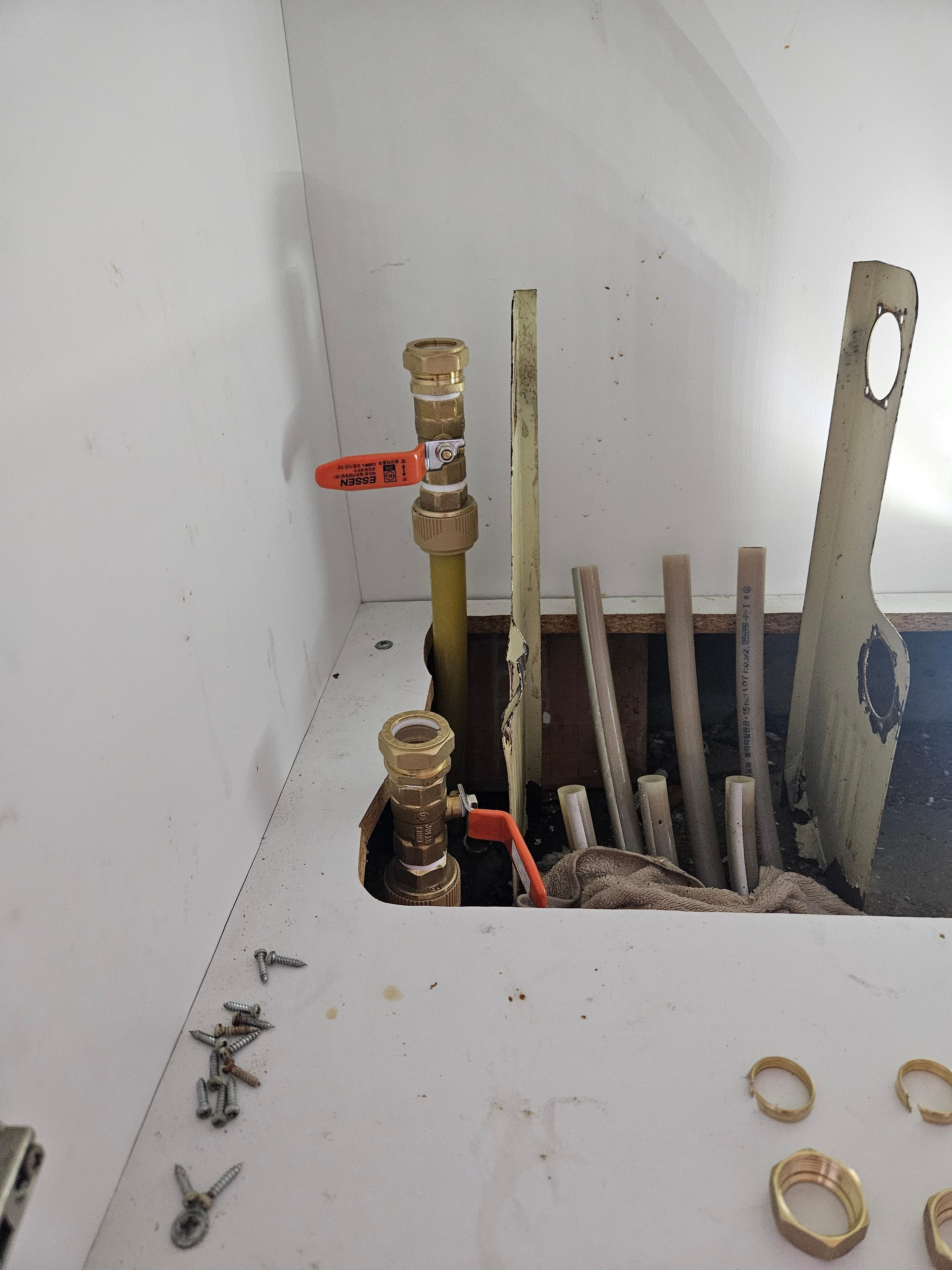

이미 결합해 둔 부속을 공급관과 환수관에 연결해 줍니다.



공급관과 환수관에 슬리브를 넣어주고 부속을 힘 있게 밀어 넣어준 다음, 손으로 연결 부위를 조여주면 됩니다.

레버 작동 범위에 싱크대 하부장이 걸리지 않게 유의합니다.







설치한 차단 밸브 레버가 잠금 위치에 있는 상태에서 지하에 잠가두었던 밸브를 열어주어, 누수가 발생하는지 확인합니다.

누수가 발생하지 않는 것을 확인하였으니, 이제 지하에 다시 내려갈 필요가 없습니다.



지하실 불을 끄고 사다리도 밖으로 꺼내온 다음, 지하실 문을 잠가줍니다.

분배기 교체 작업이 끝났다(?)고 관리실에 연락합니다.

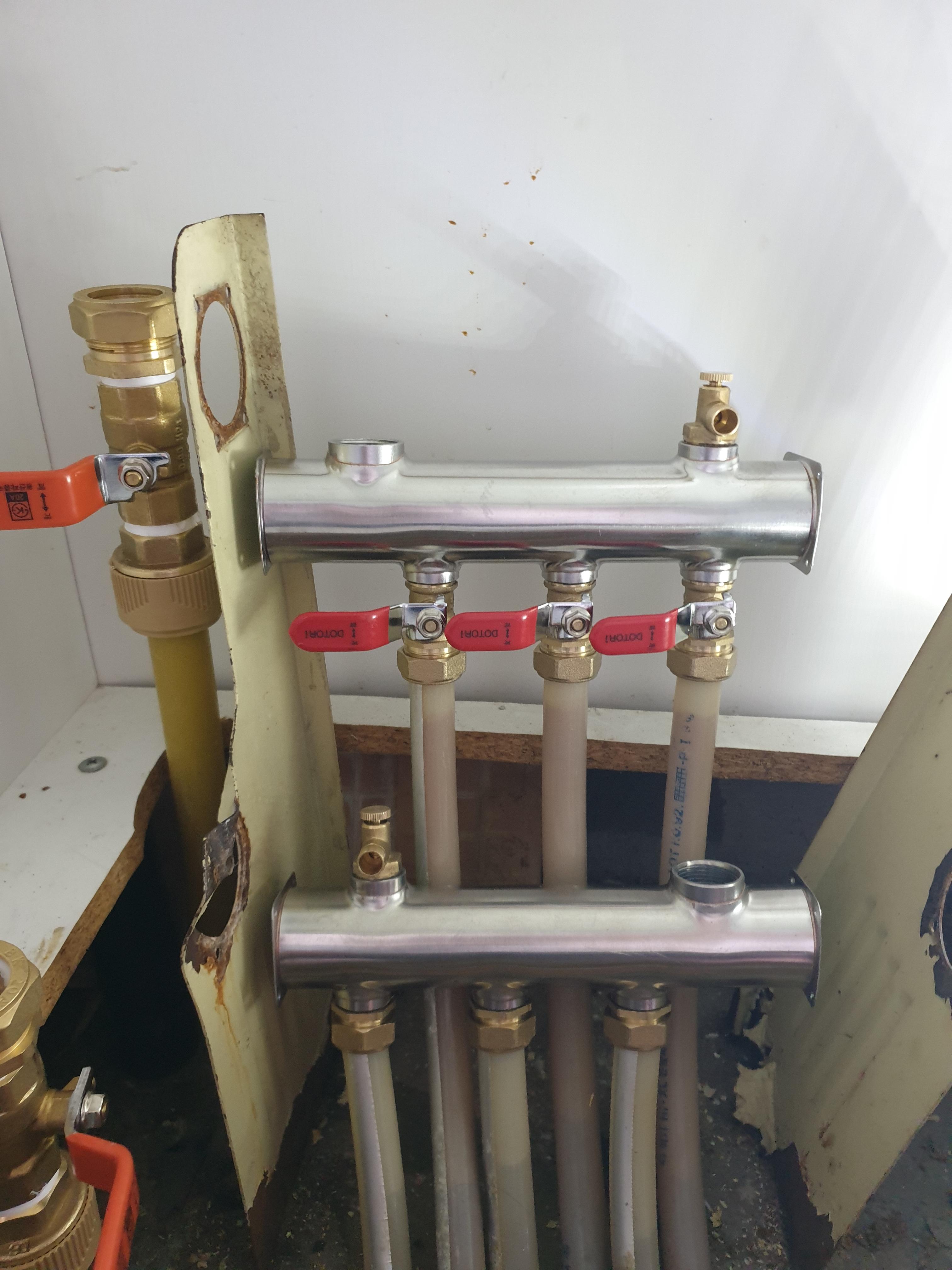

분배기 상바와 하바, 난방 엑셀 배관과 결합하기

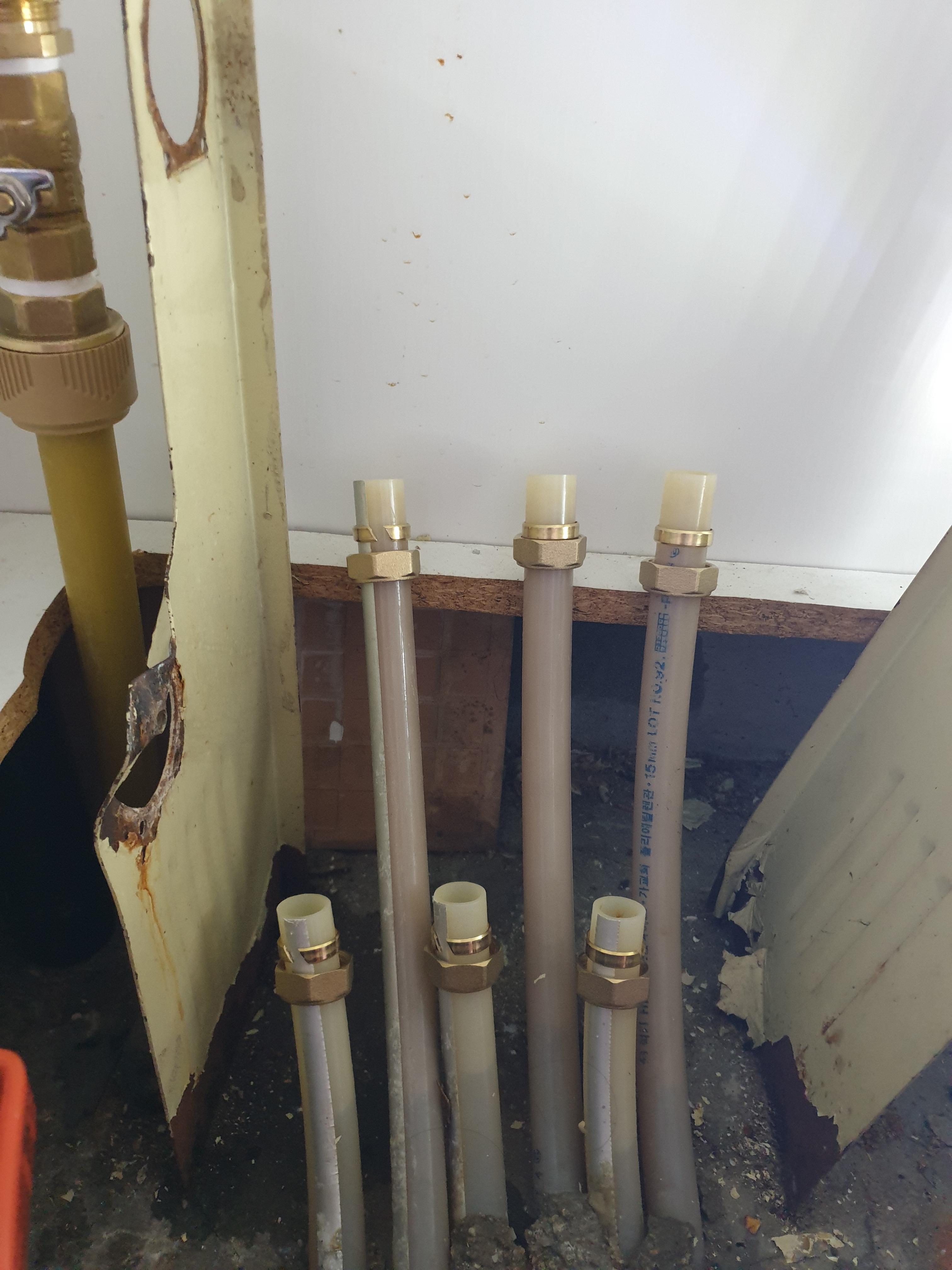

분배기 상바와 하바에 조립되어 있는 엑셀 소켓의 너트와 링을 분리하여 엑셀 배관에 끼워줍니다.

엑셀 배관을 상바와 하바의 엑셀 소켓에 힘 있게 밀어 넣어주고, 링을 결합 부위에 위치 시킨 후에, 공구를 이용하여 너트를 힘있게 조여줍니다.

















난방 배관 청소하기

난방 배관 청소를 하기 위해, 아래와 같은 경로로 온수가 이동할 수 있도록 세팅해 줍니다.

(수도꼭지 > 분배기 상바 > 난방 배관 > 분배기 하바 > 주름관 > 대야)

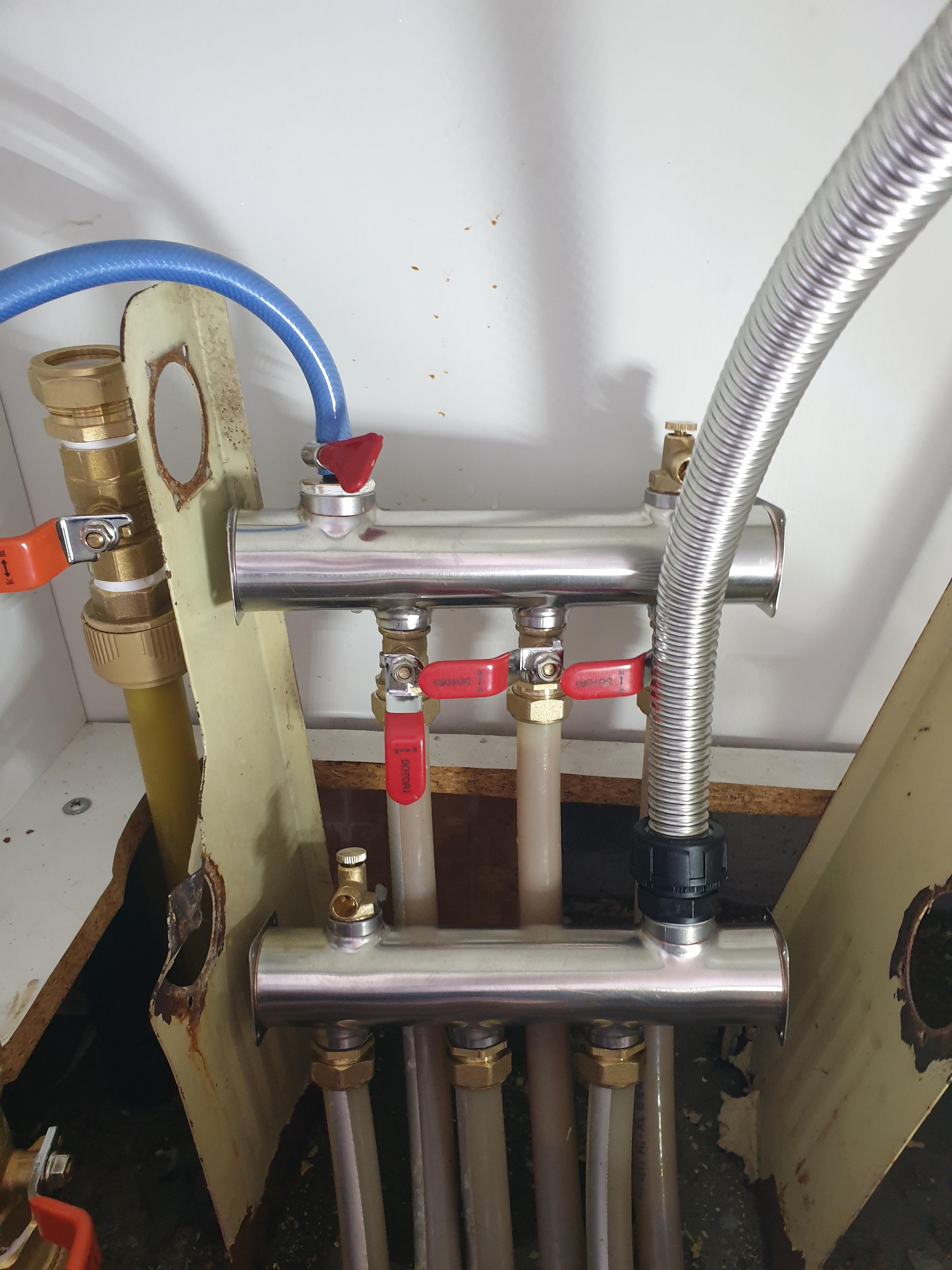

분배기 상바의 물이 공급되는 경로에 호스 니플을 결합해 줍니다.

상바의 모든 레버가 잠금인 상태에서 호스 니플에 호스를 연결합니다.

수도꼭지를 열어주면 분배기 상바로 물이 공급됩니다.



물이 새지 않는 것을 확인한 후, 분배기 하바의 물이 나오는 경로에 주름관 소켓을 결합하고, 주름관도 연결해 줍니다.

주름관 반대편에 토출 될 물을 받을 대야를 준비합니다.



난방 회로 중 하나의 레버를 열어주면, 주름관으로 녹물이 쏟아져 나옵니다.

대야에 물이 가득 차면 레버를 잠가 물 공급을 차단하고, 물을 버려줍니다.







맑은 물이 나올 때까지 반복하고, 하나의 난방 구역 청소 작업이 끝나면 다음 구역을 진행합니다.



난방 배관의 오염이 심각하여, 대야에 가득 찬 물을 40번 넘게 버린 것 같습니다.



















분배기 조립하기

만족할 만큼 녹물을 제거한 후에, 호스와 호스 니플, 그리고 임시로 조립한 주름관을 분리해 줍니다.

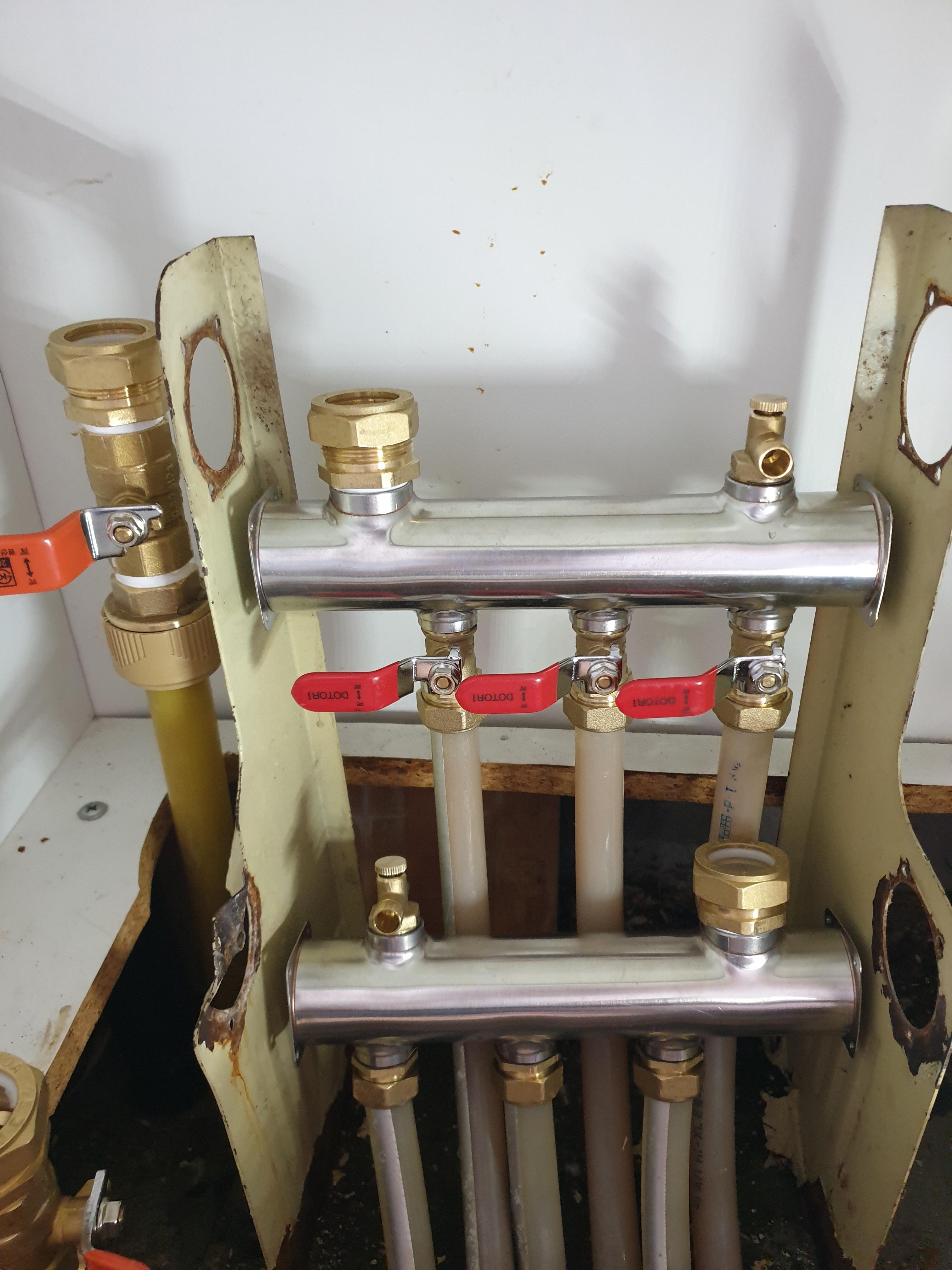

주름관 소켓 나사 부위에 테프론 테이프를 감아주고, 분배기 상바와 하바에 단단하게 결합합니다.

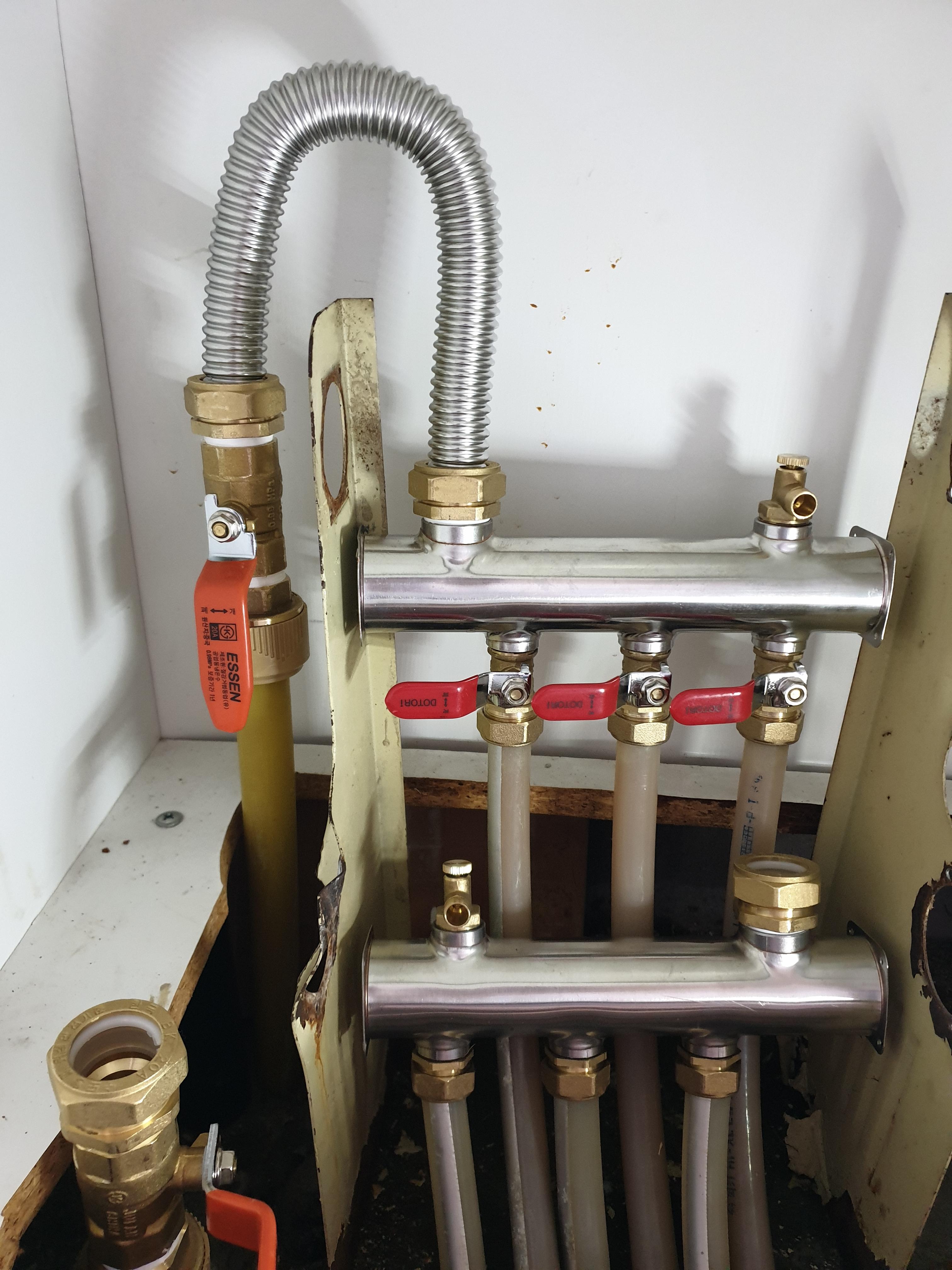

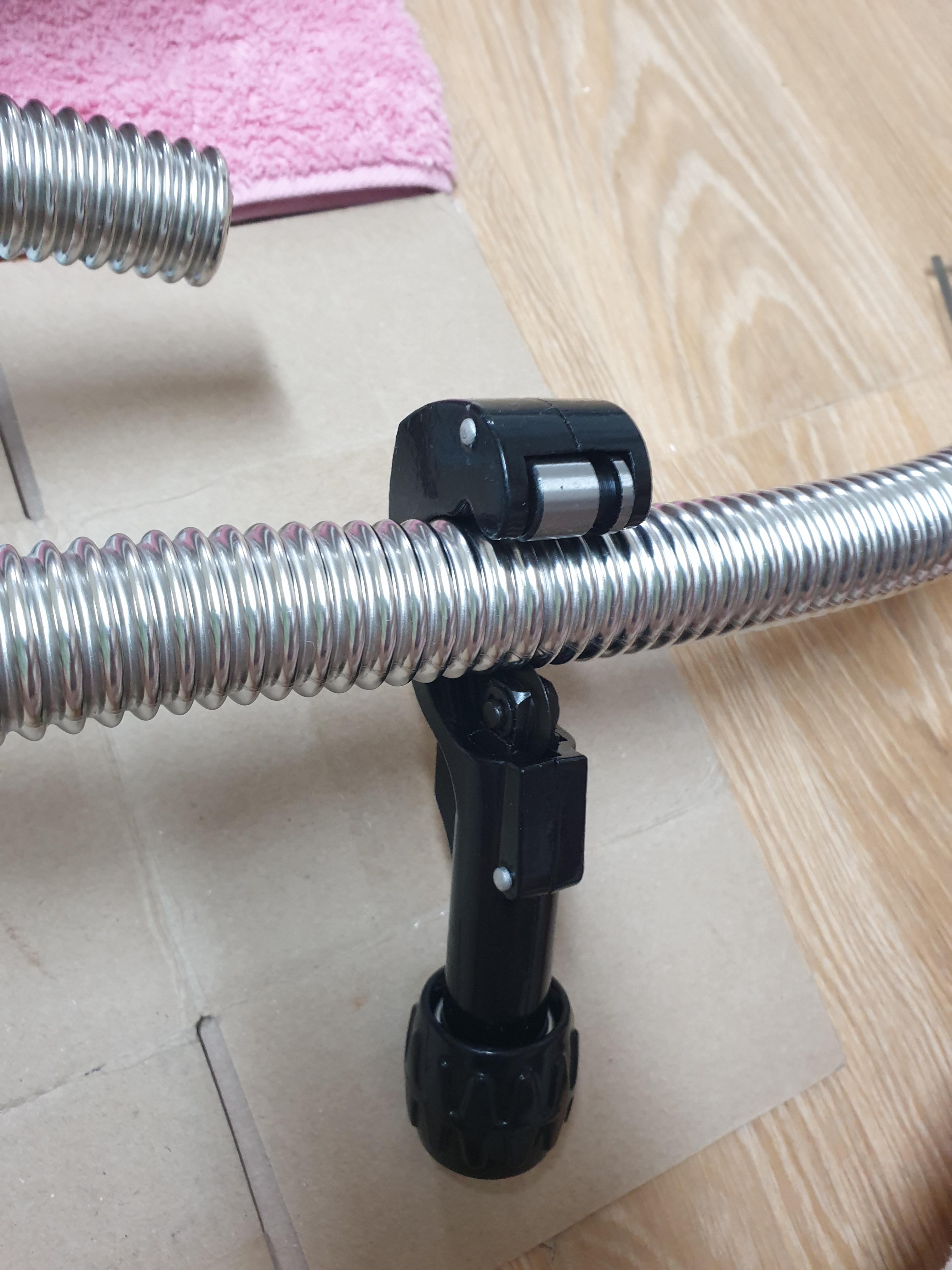

알맞은 길이로 주름관을 커팅하고, 공급관과 분배기 상바를 연결해 줍니다.







난방 구역으로 물이 공급되지 않도록 각 방 회로의 밸브가 차단된 상태에서, 공급관 밸브를 열어주고 누수 여부를 체크합니다.





환수관과 분배기 하바를 연결하고, 환수관 밸브를 열어주어 누수 여부를 체크합니다.

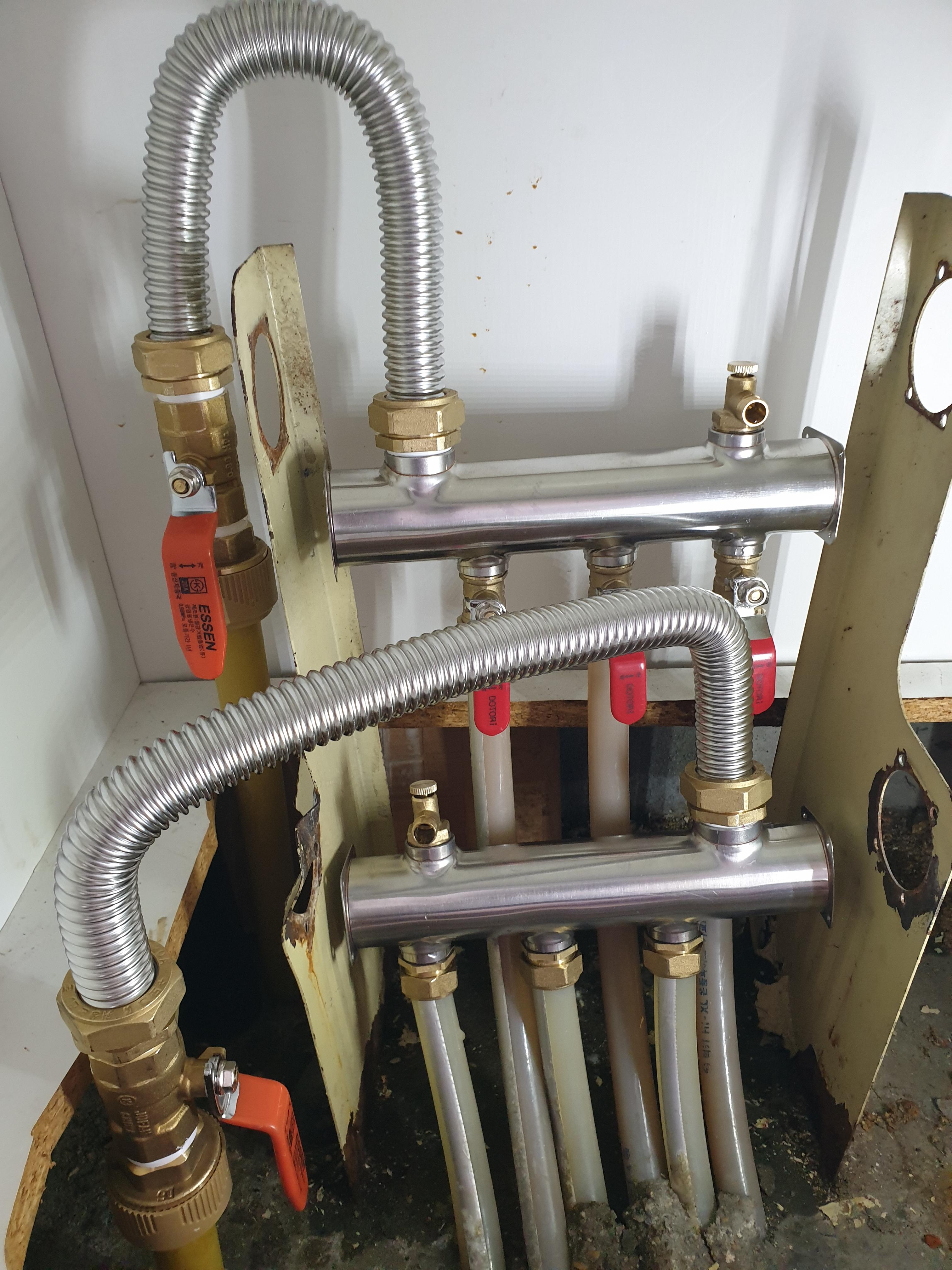

모든 난방구역으로 통하는 회로의 밸브를 전부 열어주면, 난방수가 공급관을 통해 환수관으로 빠져나가게 됩니다.





난방 수압이 걸린 상태에서 누수 여부를 확인해 줍니다.









마치며

난방 배관 청소와 분배기 교체 과정을 정리해 보았습니다.





다음 글에서는,

분배기 교체 후 달라진 점과 셀프 교체를 하면서 느낀 점을 정리해 보겠습니다.
