중앙난방 분배기 셀프 교체 후기 (33년 차 구축 아파트) [ Part.2 ]

분배기 기본 구조 이해하기

난방수가 어디로 들어와서 어디로 나가는지, 물의 흐름을 기본적으로 알 필요가 있습니다.





분배기는 기본적으로 상바(Upper Bar)와 하바(Under Bar)로 나뉘어 있습니다.



공급관을 통해 들어오는 뜨거운 난방수가 처음 도달하는 곳이 분배기의 상바(Upper Bar)입니다.
상바 위 쪽에는 퇴수 밸브가 달려있고, 상바의 각각의 아래쪽에는 밸브가 달려있습니다.

각각의 밸브에는 지정된 난방 구역으로 난방수가 이동할 수 있도록 엑셀 배관이 연결되어 있습니다.

엑셀 배관을 지나 되돌아온 난방수는 분배기의 하바(Under Bar)로 들어오고, 스트레이너(찌꺼기 필터)나 유량 조절 밸브를 지나 환수관으로 빠져나갑니다.

하바에는 퇴수 밸브가 달려있을 수도 있고, 없을 수도 있습니다.



퇴수밸브는 난방수와 함께 딸려오는 공기를 배출하기 위해 필요한 부속으로, 하바에도 달려 있으면 좋습니다.









분배기 선택하기

1. 분배기 재질

분배기 종류는 황동분배기, 동분배기, 그리고 스텐분배기가 있습니다.
스텐분배기는 KS 분배기와 BS 분배기로 나뉘는데,

KS 분배기는 KS 규격인증을 받은 분배기로, BS 분배기보다 두껍습니다.

누수 안정성과 두께, 부식과 같은 내구성을 기준으로 보면,
황동 분배기 > KS 스텐 분배기 > BS 분배기 순으로 선택하는 것이 좋습니다.



좋은 걸 선택할수록 비쌉니다. 그래서 적당한 수준인 KS 스텐 분배기를 가장 많이 사용하는 것 같습니다.

특히, 지역난방이나 중앙난방 방식인 아파트는 난방수를 고층까지 보내야하기 때문에 압력이 높을 수밖에 없어서, BS 스텐 분배기는 권장되지 않는다고 합니다.

KS 스텐 분배기는 인터넷에서 8만원 정도에 구입할 수 있습니다.

하지만, 셀프 교체를 결정할 때 분배기와 부속 예산을 10만원 정도로 잡았기 때문에 BS 스텐 분배기를 선택해야 할 것 같습니다.

그럼, 중앙난방인 우리 집은 BS 분배기를 사용해도 괜찮을까?
- 오래된 구축이므로 수압이 생각보다 높지 않을 것으로 추측.
- 수압이 강했다면, 부식이 이미 진행된 30년 넘은 기존의 알루미늄 분배기와 주변 부속이 버티지 못했을 것임.

자금 사정을 감안하여, BS 스텐 분배기를 구입하기로 결정했습니다.





2. 분배기 규격 확인과 타입 결정

분배기 상바와 하바에 연결되어 있는 부속을 재사용 할 수 있다면, 상바와 하바만 따로 구입할 수 있습니다.
하지만, 부속이 노후되어 교체가 필요한 경우, 커버까지 포함된 조립 완료된 분배기를 구입하는 것이 가장 저렴합니다.

기존 분배기에 연결된 회로(난방 구역으로 통하는 배관) 개수를 확인합니다.
저희 집은 작은 방, 거실, 안방으로 통하는 3개의 구멍이 있으므로, 3구 분배기입니다.

분배기는 기름형과 가스형의 두 가지 타입이 있습니다.
기름형은 난방수가 분배기 상바의 옆쪽으로 들어가서 하바의 옆쪽으로 나오는 구조로 되어 있고,
가스형은 난방수가 분배기 상바의 위쪽으로 들어가서 하바의 위쪽으로 나오는 구조로 되어 있습니다.
보일러의 위치, 집 구조, 분배기 설치 공간, 온도 조절 방식 등을 고려해 선택하는데, 보통 기름 분배기가 권장됩니다.

기존 분배기가 싱크대 하부장 안에 있어서 작업 공간이 좁습니다.

교체 작업 시뮬레이션을 해본 결과 작업이 수월할 것 같은 가스형을 선택했습니다.







3. 주문한 분배기

'스텐 3구 분배기 가스형'으로 저렴하면서도 적당한 제품을 찾아봅니다.

상바에 달린 밸브가, 기존의 나비 밸브가 아닌 레버핸들이어서 더 좋습니다.

기존 분배기와 연결되어 있는 엑셀 배관의 외경을 재어보니 약 20.5mm 입니다.

엑셀 배관 15A 규격의 외경이 20mm 이므로, 주문 옵션에서 15A를 선택해 주었습니다.



[내돈내산, 광고 아님]  BS 스텐 분배기 / 3구 / 가스형 / 엑셀 15A 규격

[완카바] 스텐 온수분배기 3구 가스형 레버핸들 (엑셀 12A / 15A 선택) : 사장님 상자







분배기 주변 부속

주문한 분배기는 [완카바] 분배기입니다.

완카바는 바닥에 묻혀있는 엑셀 배관과 바로 연결만 하면 되는, 모든 부속이 이미 조립되어 있는 완제품 분배기라고 이해하면 쉽습니다.



하지만, 분배기와 난방수 공급관과 환수관을 연결하는 부속은 별도로 주문해야 합니다.



분배기 상바와 공급관, 분배기 하바와 환수관을 연결하기 위한 부속 주문을 하려면, 약간의 상상력이 요구됩니다.
'이걸 이렇게 연결하고, 다음에 요걸 연결하면, 물이 이렇게 지나가니까 이런 부속이 필요하겠구나..'



난방수가 들어오고 나가는 순서를 생각하면서 필요한 부속이 무엇인지 생각하면 조금 더 수월합니다.





1. 공급관(환수관) 연결 부속, 원터치 엑셀 일체형 소켓

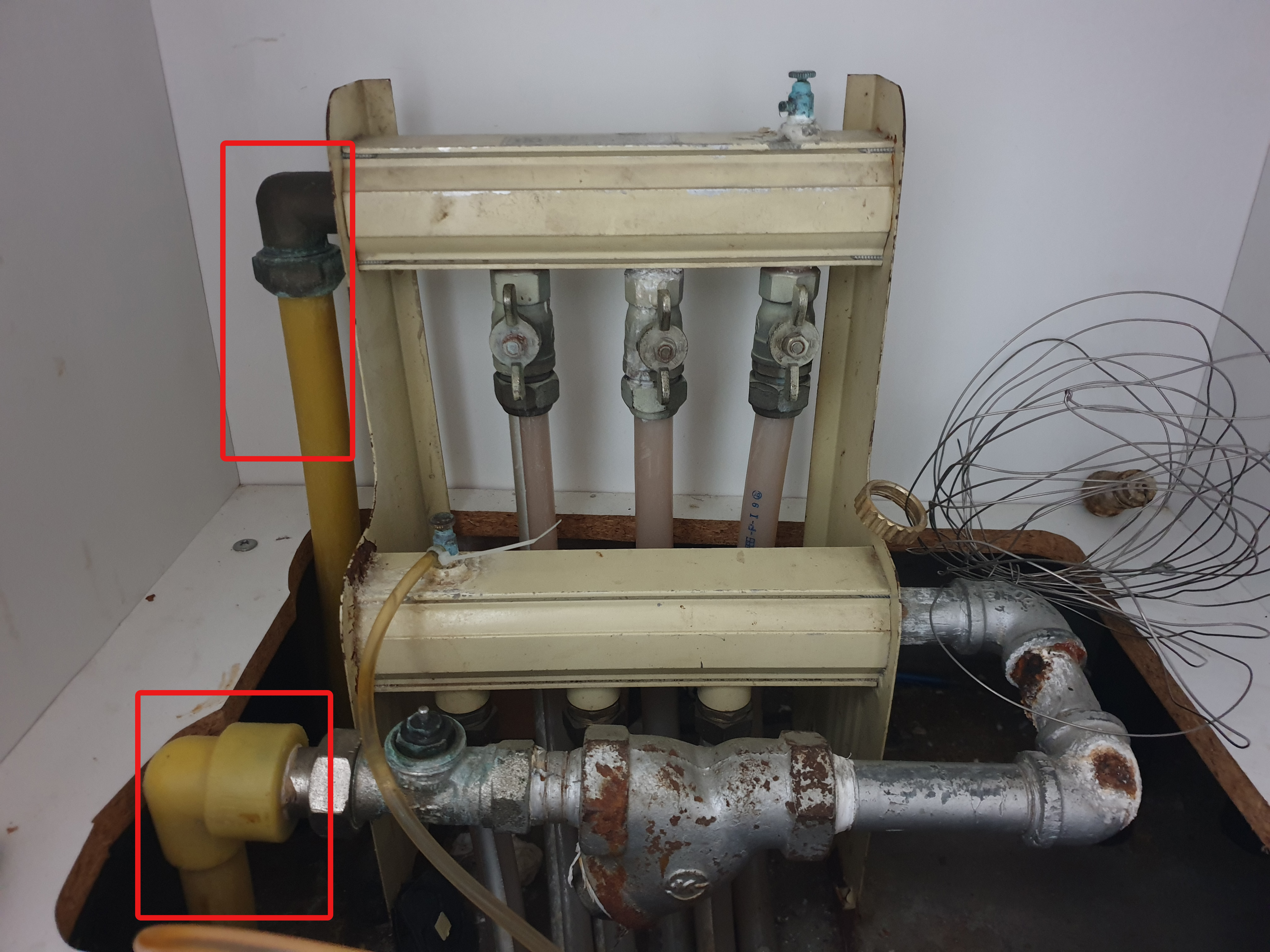

공급관과 환수관 연결 방식이 다릅니다. 공급관은 소켓으로 연결되어 있고, 환수관은 융착 방식으로 되어 있습니다.

어차피 연결되어 있는 부속을 재사용할 수 없으므로, 관만 남기고 잘라내는 것이 좋습니다.



공급관과 환수관은 PPC 배관으로 생각됩니다. 외경을 재어보니 약 26.5mm. 20A 규격입니다.

아무리 검색해도 PPC 20A 규격에 맞는 PPC 부속을 찾을 수 없습니다.

지금은 사용하지 않는 배관이기 때문인 것 같습니다.

PPC 배관에 엑셀 소켓은 사용하면 안 된다는 내용을 확인하고, 검색하고 또 검색합니다.

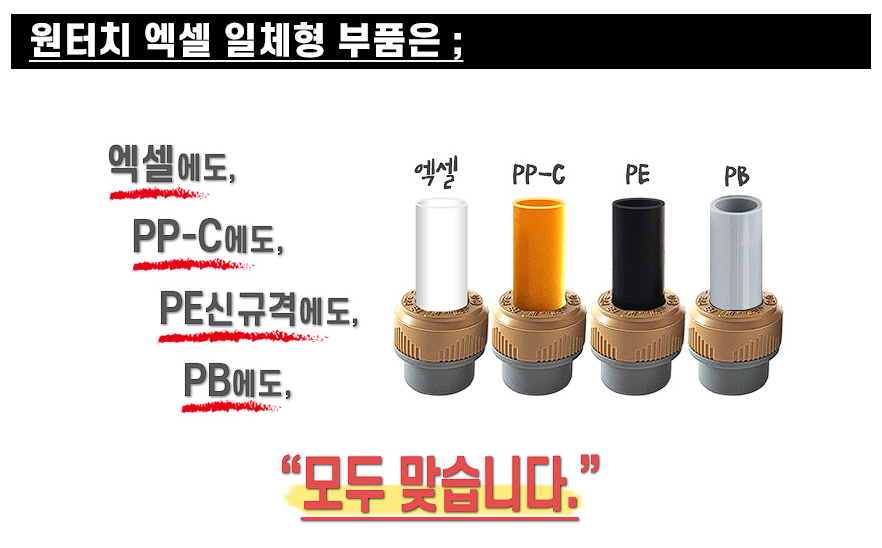

PPC, 엑셀, PB 배관에 모두 사용 가능한 소켓이 있습니다.







PPC 배관의 규격이 20A 이므로, 원터치 소켓도 20A 규격으로 선택합니다.

공급관과 환수관에 각각 연결해야 하므로 2개를 주문합니다.



[내돈내산, 광고 아님]  원터치 일체형 숫나사 밸브 소켓, 20A 규격

철물, 토목자재, PVC, LED조명 등 토탈자재 도소매 : 홍성현대종합상사







1-1. 원터치 슬리브

원터치 소켓을 연결할 배관에 슬리브를 꽂아주어야 합니다. 슬리브를 꽂아주지 않으면, 소켓이 빠질 수 있습니다.

원터치 소켓과 동일하게 20A 규격으로 2개를 주문합니다.



[내돈내산, 광고아님]   원터치 슬리브, 20A 규격

철물, 토목자재, PVC, LED조명 등 토탈자재 도소매 : 홍성현대종합상사





2. 레버 볼밸브

난방수 공급관과 환수관 차단 밸브가 지하에 있어서, 집 안에 차단 밸브를 달아주기로 했었습니다.

원터치 일체형 소켓이 수나사이므로, 연결할 볼밸브는 암나사여야 합니다.

동일하게 20A 규격으로 선택하고, 공급관과 환수관에 모두 설치해야 하므로 2개를 주문합니다.



[내돈내산, 광고 아님]  볼밸브, 20A 규격 (암나사 & 암나사)

철물, 토목자재, PVC, LED조명 등 토탈자재 도소매 : 홍성현대종합상사







3. (열처리) 스텐 주름관

사전 시뮬레이션을 해보니, 기존 분배기에 연결된 배관을 잘라내야 합니다.

배관을 잘라낸 만큼 배관을 연장해주어야 하는데, 그러면 추가 부속을 구매해야 해서 비용이 증가하고 작업 시간이 늘어나게 됩니다.

또한, 유연하지 못한 두꺼운 부속을 연결하려면 길이와 위치를 정확히 맞추기 쉽지 않습니다.

그렇기 때문에, 주름관이 가장 현실적인 선택이라고 판단합니다.



공급관에서 분배기 상바로 난방수가 이동하고, 분배기 하바에서 환수관으로 난방수가 이동하기 위해 필요합니다.



일반 주름관보다 내구성과 내열성이 좋은 열처리 주름관으로, 20A 규격을 선택하고, 여유 있게 2M를 주문합니다.

길이가 짧아서 대처하지 못하는 것보다는 남는 게 낫습니다.



[내돈내산, 광고 아님]  열처리 스텐 주름관, 20A 규격

열처리 스텐 주름관 15A / 20A 수도배관 난방관 [1M단위 판매] : 사장님 상자





4. 주름관 밸브 소켓

공급관 쪽 볼밸브와 주름관 연결, 주름관과 분배기 상바 연결, 분배기 하바와 주름관 연결, 주름관과 환수관 쪽 볼밸브를 연결하려면 총 4개의 소켓이 필요합니다.



분배기의 상바와 하바의 연결 부위가 암나사의 개념이므로, 연결할 주름관 밸브 소켓은 수나사이어야 합니다.

그리고, 볼밸브 암나사와도 연결되어야 하므로 주름관 밸브 소켓은 숫나사이어야 합니다.



분배기 제품 정보에서 상바와 하바도 20A 규격임을 확인했으니, 주름관 밸브 소켓 숫나사 20A 규격 4개를 주문합니다.



[내돈내산, 광고 아님]  주름관 밸브 소켓 수나사, 20A 규격

철물, 토목자재, PVC, LED조명 등 토탈자재 도소매 : 홍성현대종합상사



추가로 필요한 소모품 및 도구

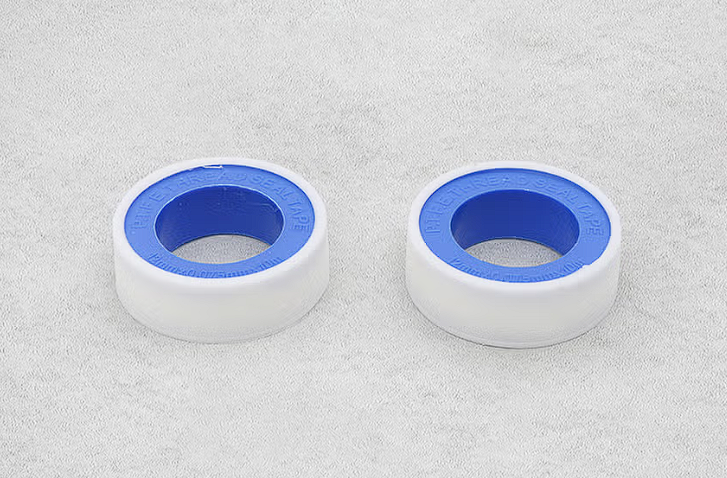

1. 테프론 테이프

나사와 나사를 연결할 때, 연결 부위의 틈새를 메꿔주기 위한 것으로, 누수를 막아줍니다.

수나사에 15~17번 정도 감아주는 것이 일반적입니다.



다이소에서 천 원에 두 개입 제품을 구매할 수 있습니다. 집에 굴러다니는 게 있어서, 구입은 패스.





2. 엑셀 가위 (엑셀 PB 파이프 커터)

기존 분배기와 연결된 PPC 배관과 엑셀 배관을 자르기 위해 필요한 도구입니다.

저렴한 것으로 구입해도 충분하고, 외경 몇 mm 까지 커팅할 수 있는지 확인이 필요합니다.



언제 샀는지 모르겠는데, 집에 있었습니다.





3. 동관 파이프 커터

필요한 길이로 주름관을 자르기 위해 필요합니다.

외경 몇 mm 까지 커팅할 수 있는지, 사용범위를 확인하고 주문해야 합니다.



언제 다시 쓸지 알 수 없기 때문에 쿠팡에서 최대한 저렴한 것으로 주문했습니다.



[내돈내산, 광고 아님]  동관 파이프 커터

스마토 동파이프커터, SM-105, 1개 - 기타수공구 | 쿠팡







마치며

분배기와 부속 주문을, 실제 고민하고 결정했던 흐름에 맞춰 정리해 보았습니다.



파이프(관)와 부속은 규격이 다양하기 때문에, 크기가 다른 부속을 구매하면 연결을 할 수 없습니다.

규격을 잘못 선택하면 다시 주문해야 하거나, 작업 도중에 중단해야 하는 불상사가 발생하게 됩니다.

그래서 신중하게 확인하고 주문해야 합니다.





다음 글에서는,

분배기 교체 전, 최종 확인 작업에 대한 내용을 정리해 보겠습니다.
