전기 자전거 배터리로 보조 배터리 만들기 (18650 배터리 셀 활용하기)

퀄리 Q3 미니 전기 자전거, 싯포스트 배터리의 항공 단자의 납땜이 탈락되어 셀프 수리를 했었습니다.





전기 자전거 배터리 항공 단자 납땜 하는 방법

전기 자전거 배터리 단자 수리 (퀄리 Q3 미니, 전원 공급이 안 됨)





싯포스트 배터리의 항공단자 쪽 배선이 돼지꼬리 모양이어서, 텐션이 강하게 발생하는 것이 납땜이 탈락되는 주요 원인으로 생각됩니다.



추가로 구입한 배터리를 교대로 사용하려고 항공단자를 수시로 바꾸어 연결한 것도, 항공단자 쪽의 납땜에 스트레스가 누적시킨 것 같습니다.



항공단자 교체 후, 한 주 정도는 정상적으로 운행이 되었지만 결국 다시 전원 공급이 되지 않았습니다.



재수리를 시도하였지만 결국 전원이 공급 안 됨.



수리 과정 중에 몇 번의 쇼트로 인해 결국 배선이 열화 되었고, BMS도 손상된 것으로 결론 지었습니다.



그렇게 추가 배터리를 다시 구입합니다.





전기 자전거 배터리 구입 후 장착하는 방법

전기 자전거, 추가 배터리 구입 및 장착하기, 10Ah > 25Ah (퀄리 Q3 미니)









싯포스트 배터리 팩 분해하기

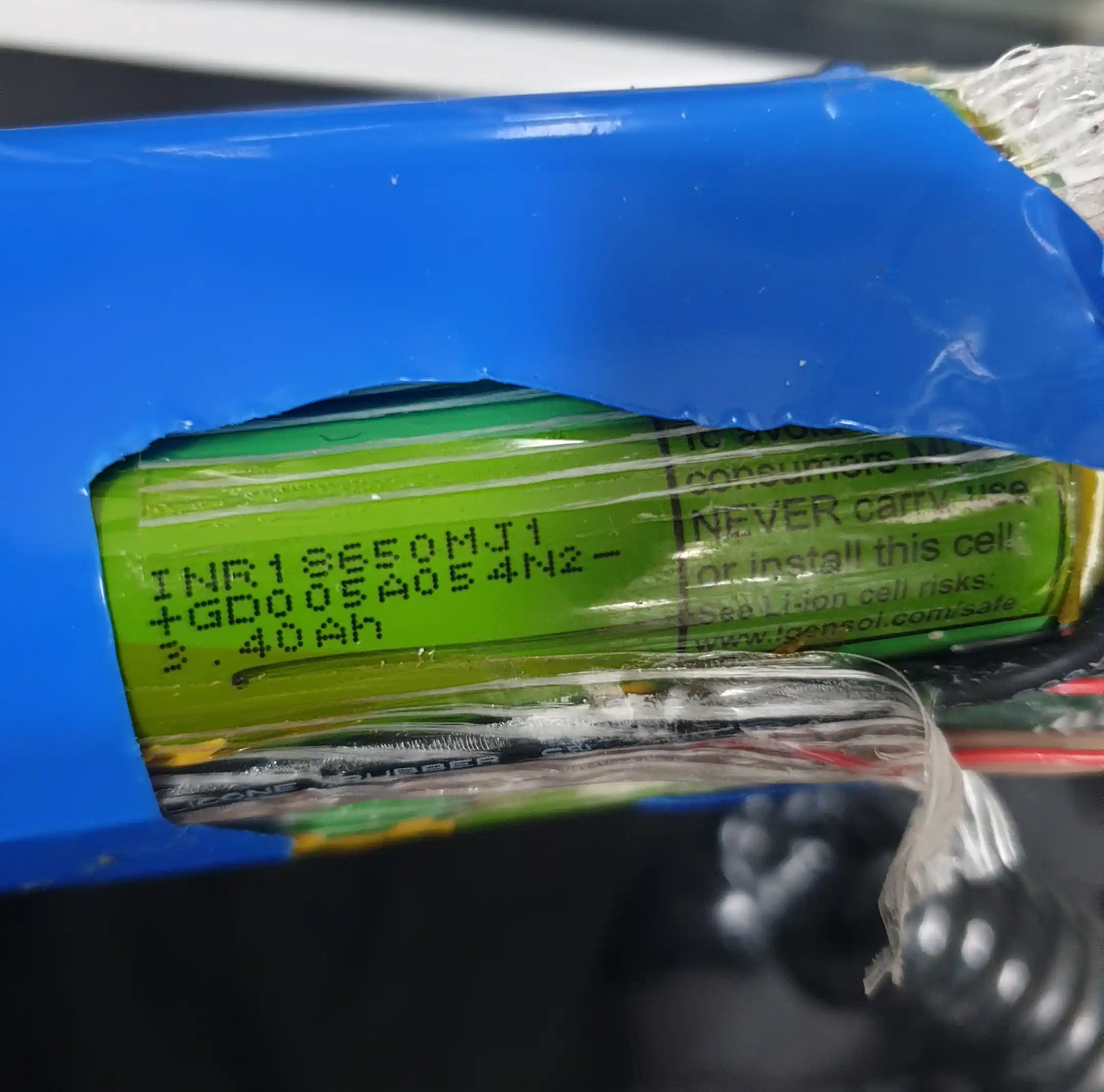

퀄리 Q3 미니의 10Ah 배터리 팩은 18650 배터리 셀 30개가 연결되어 있습니다.

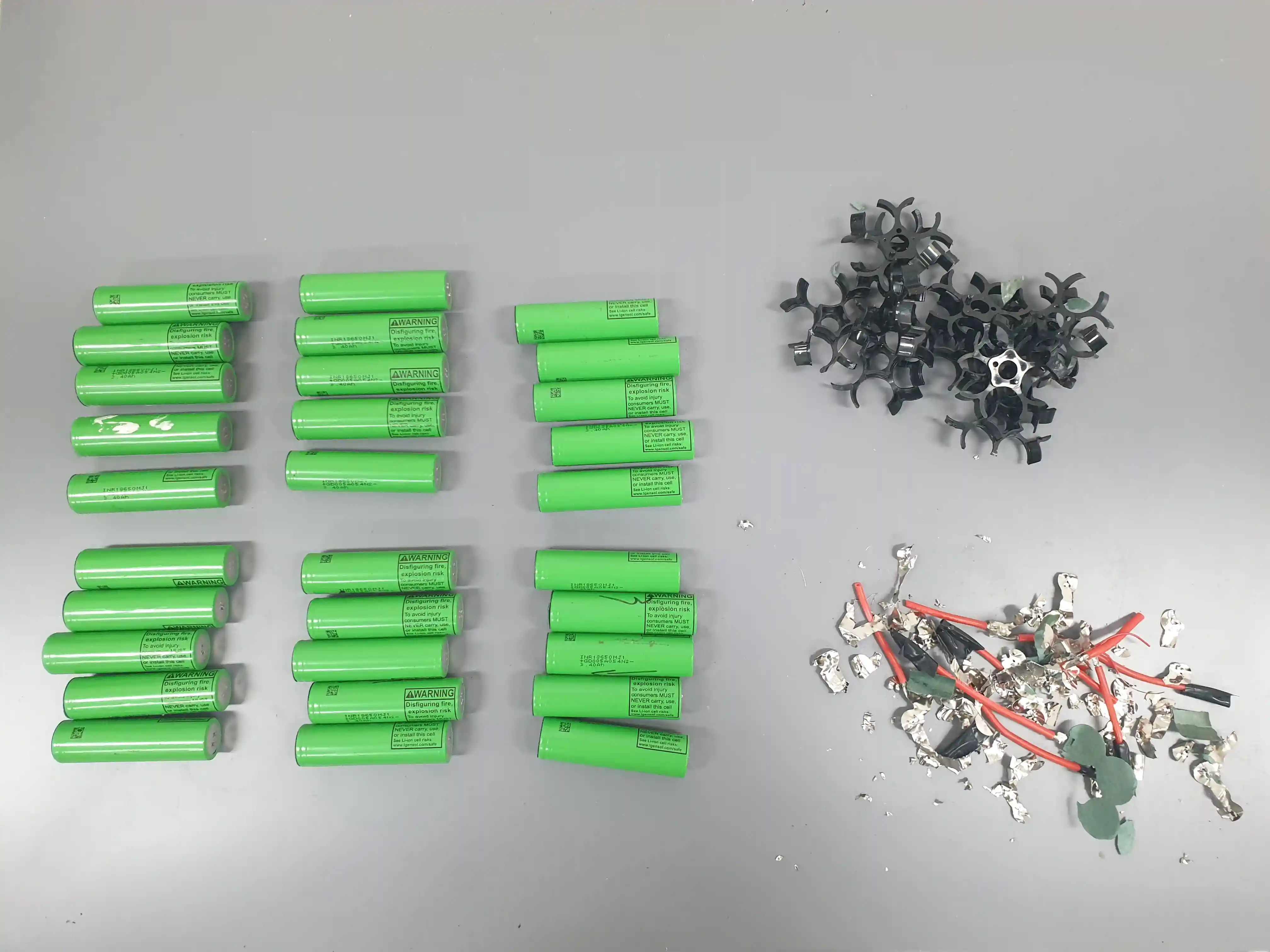

배터리 팩을 그대로 보관하기는 부피도 크고 꽤 무겁기 때문에, 낱개로 분리하기로 합니다.





쇼트에 주의하며, 1시간 넘게 힘겹게 뜯어냈더니 손가락에 물집이 잡혔습니다.





멀티미터로 하나하나 찍어본 결과 모든 배터리 셀이 정상입니다.



전기자전거에 다시 사용할 수 있게 배터리 팩으로 다시 만들어 보려고 한참 찾아봤지만, 역시 문과 출신에게는 어렵습니다.



오랜 시간을 고민하다가, 알리익스프레스에서 18650 배터리 셀로 보조배터리를 만들 수 있는 제품을 찾았습니다.

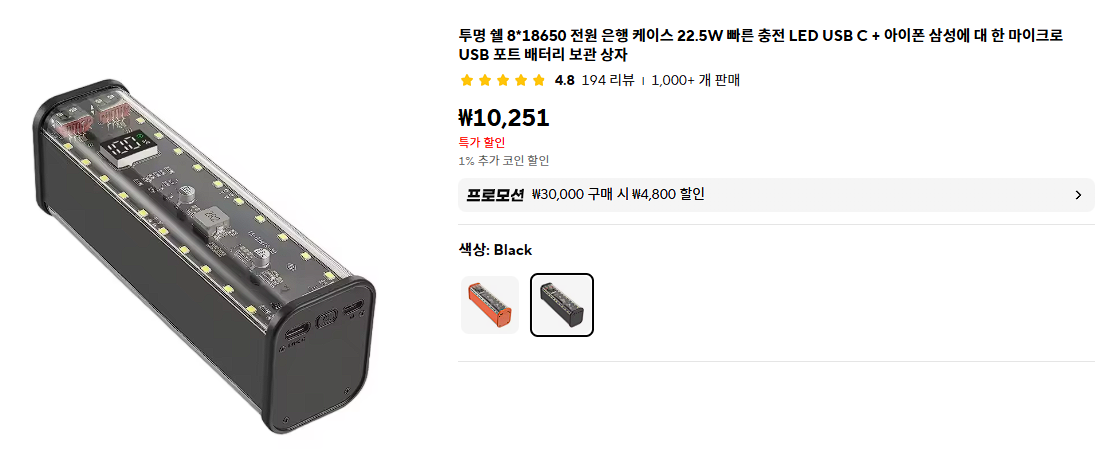

18650 배터리 셀을 활용할 수 있는 보조 배터리 키트



18650 배터리 셀 8개를 넣으면 휴대폰 고속 충전을 할 수 있는 키트입니다.



용접이나 납땜을 하는 방식이 아닌, 18650 배터리 셀을 흔히 사용하는 건전지처럼 끼워 넣는 방식입니다.

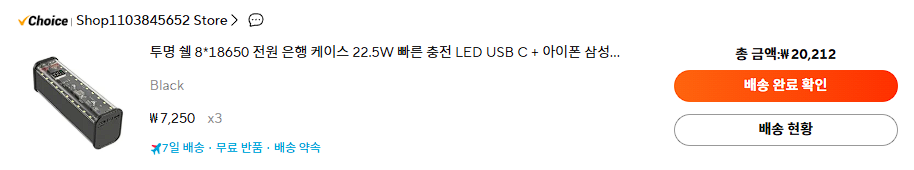

30개의 배터리 셀을 최대한 활용하기 위해 3개를 구입합니다.



광군제 할인 기간이어서 저렴하게 구입 완료.

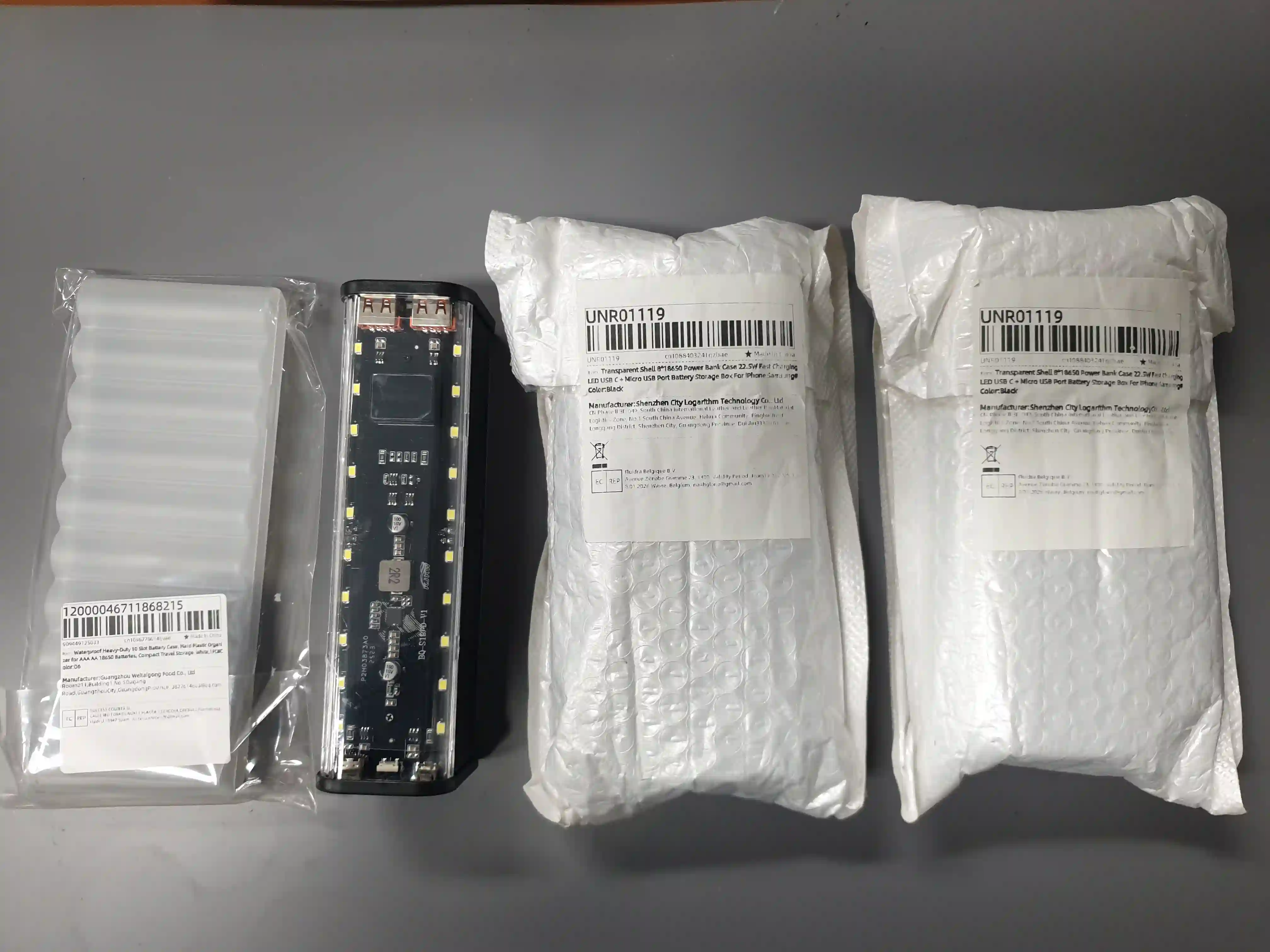

남는 6개의 배터리 셀을 보관하기 위한 케이스까지 함께 주문하였고, 빠르게 배송되었습니다.

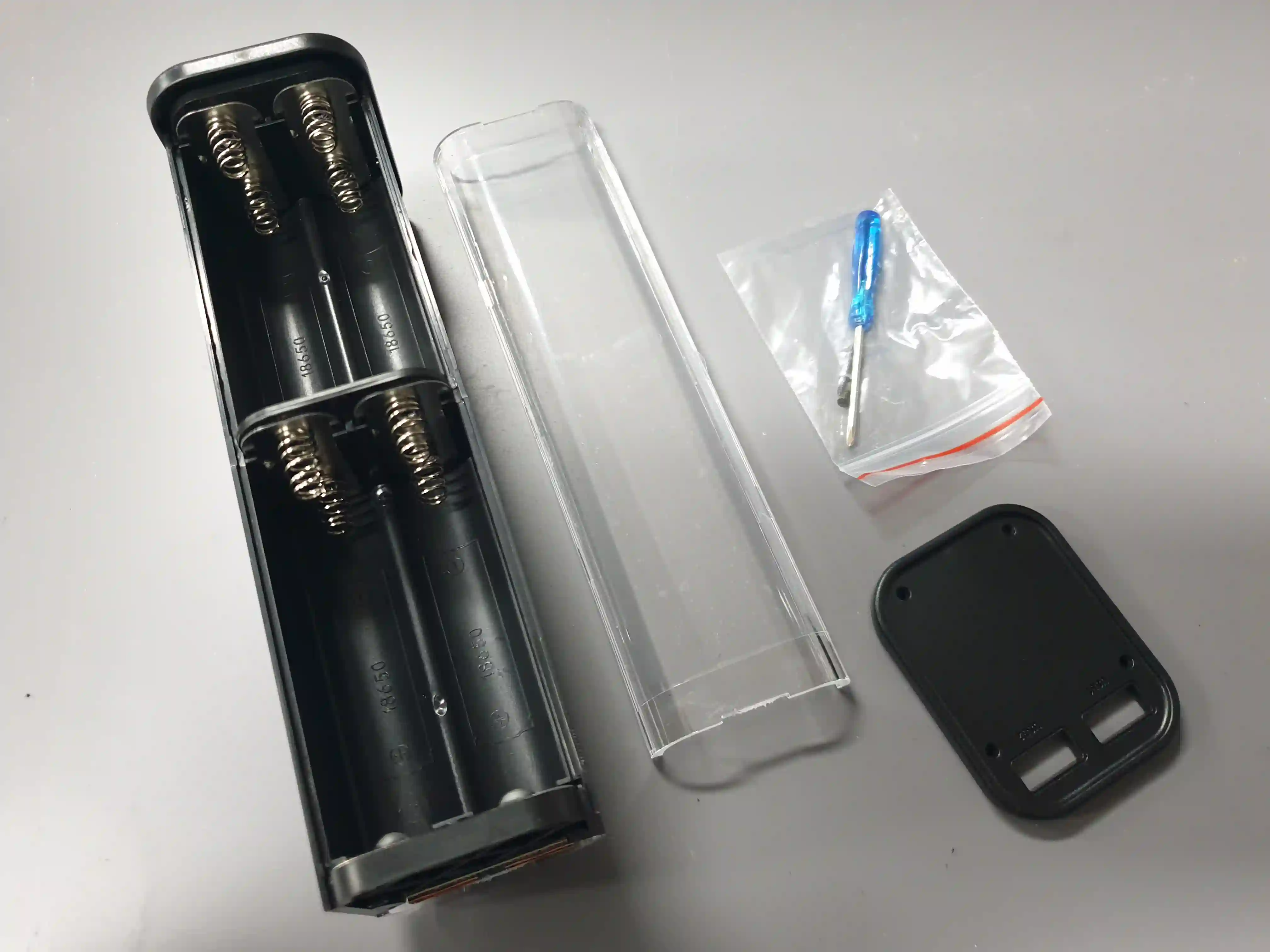

18650 배터리 셀, 보조 배터리 키트에 넣어 조립하기



보조 배터리 키트의 구조와 조립은 매우 단순합니다.

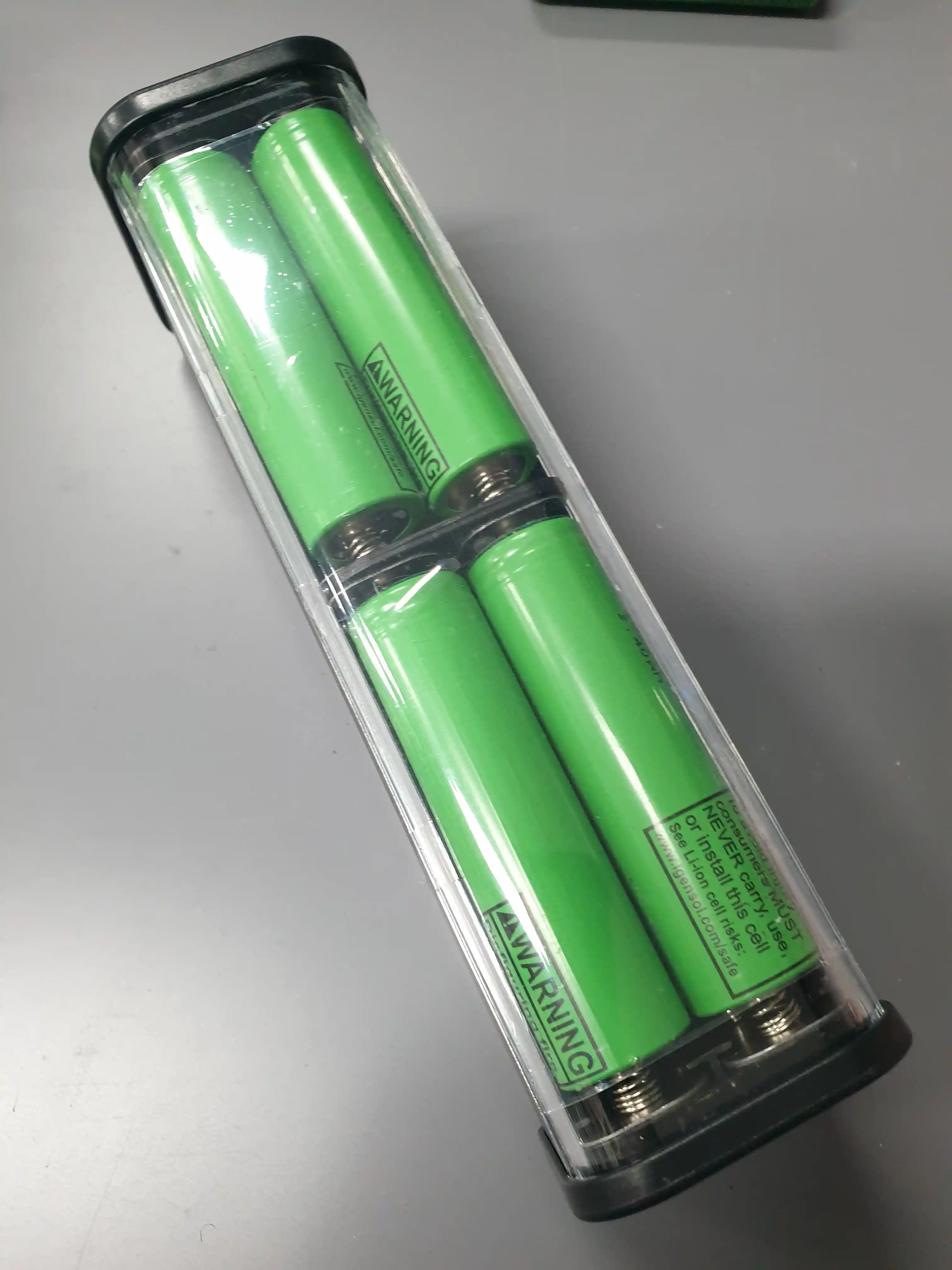

18650 배터리 셀 8개를 넣어주고 뚜껑을 덮은 후, 나사 4개만 조여주면 끝입니다.

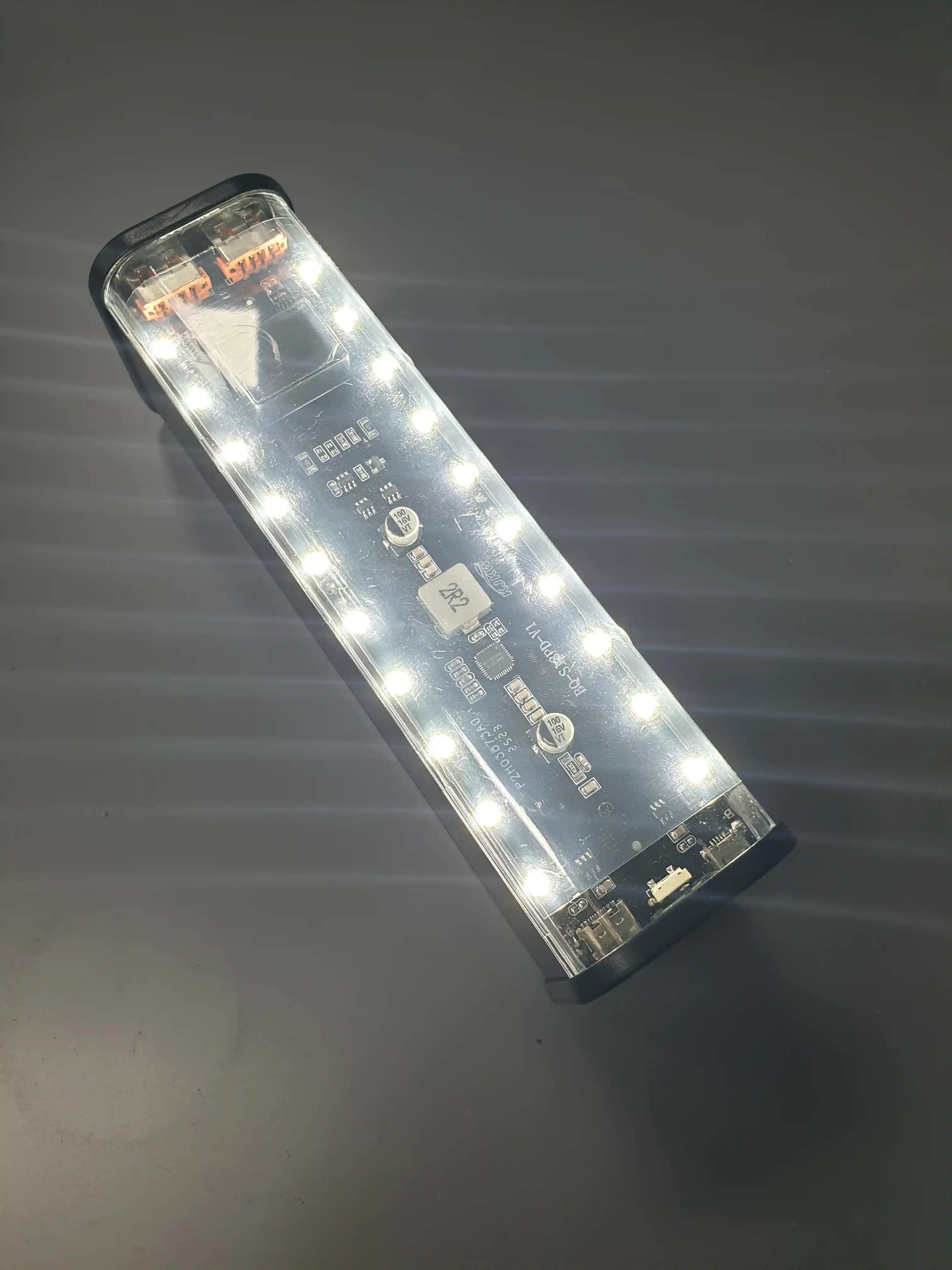

전원 버튼을 길게 눌러주면 플래시 기능도 사용할 수 있습니다.





조립 완료한 보조 배터리의 무게감이 있어서 떨어뜨렸을 때 플라스틱이 깨지지 않을까 다소 걱정됩니다.

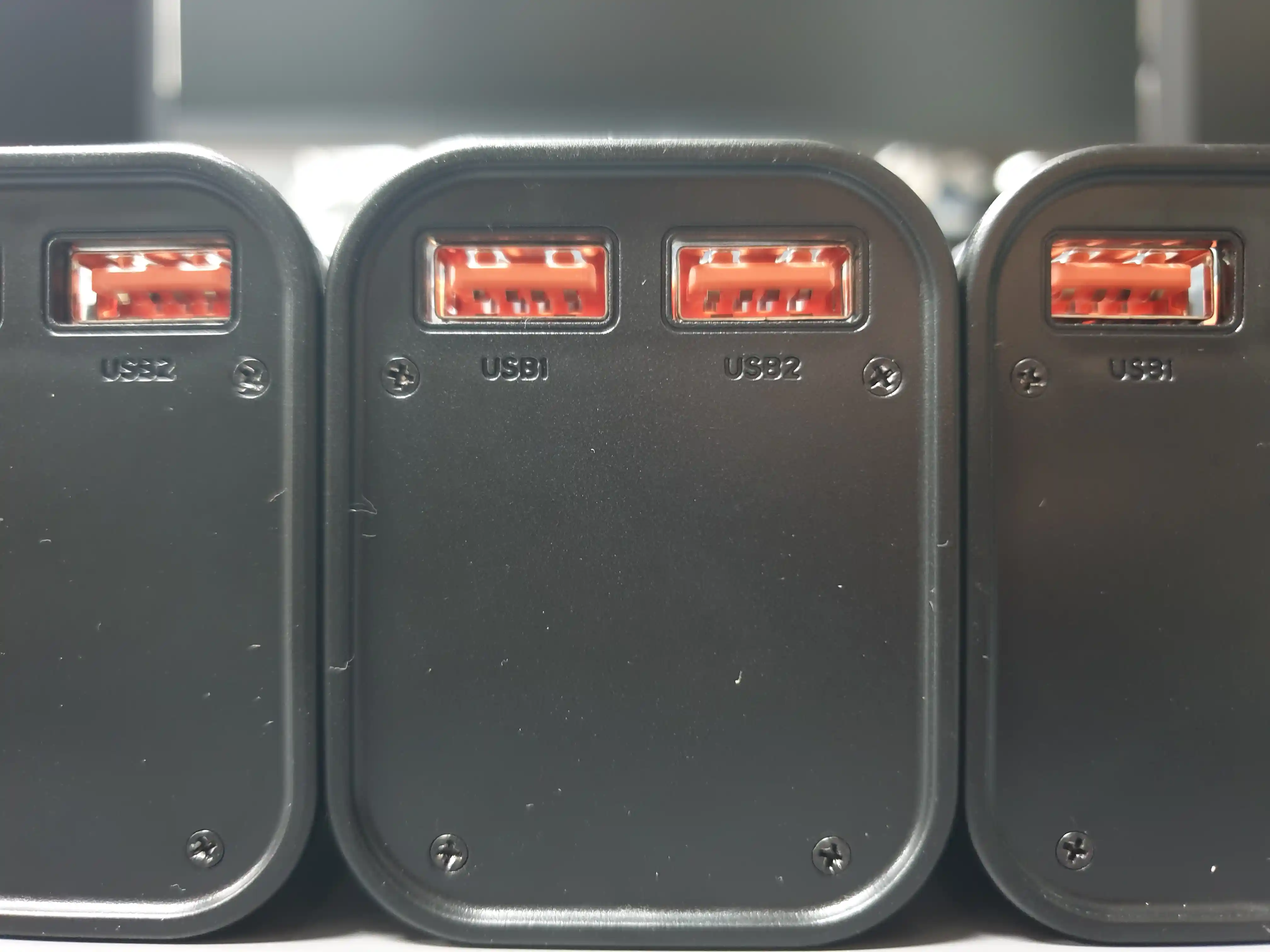

USB 타입의 출력 포트 2개가 있습니다. 휴대폰에 꽂아보니 고속 충전이 진행됩니다.

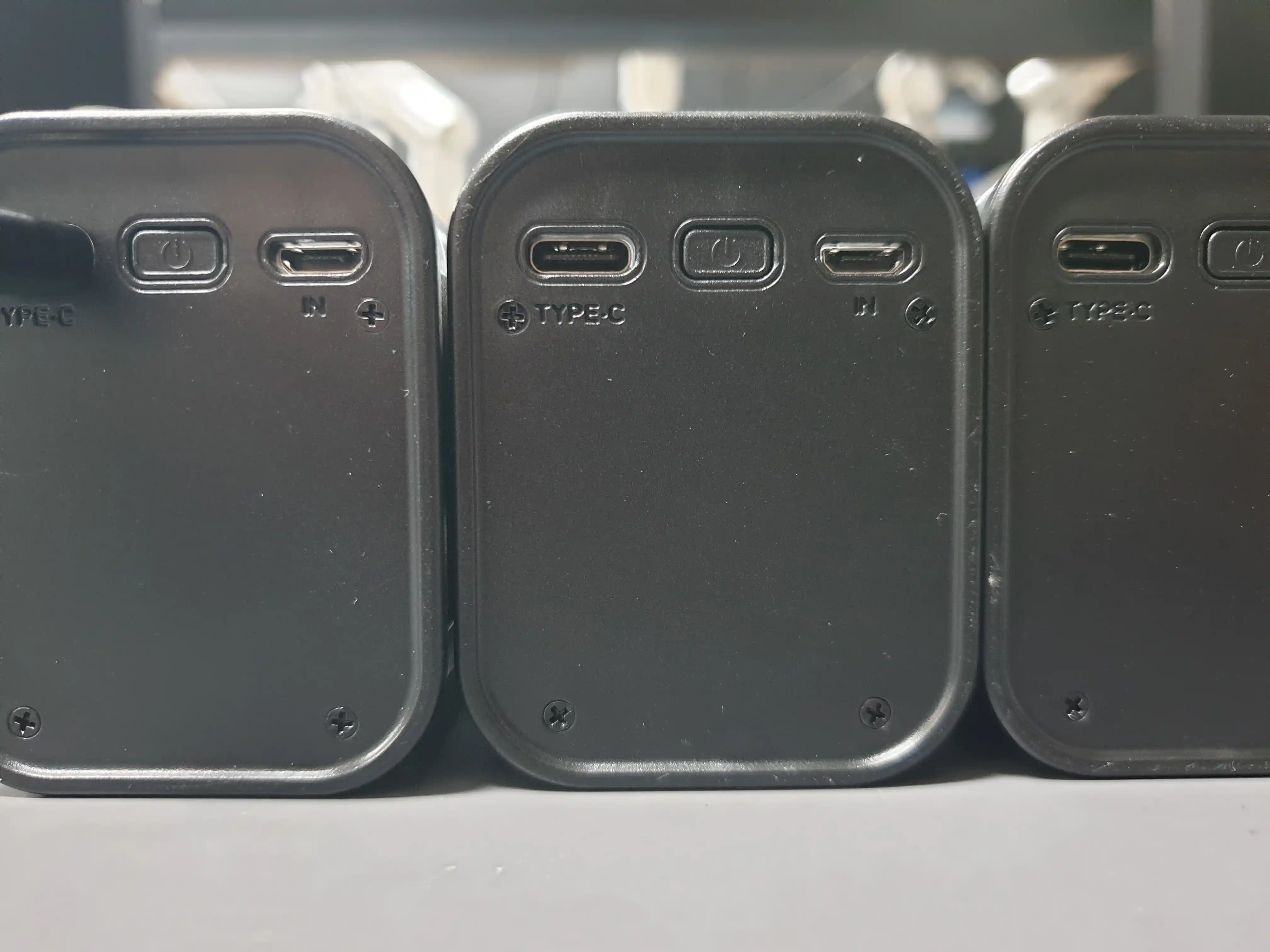

C 타입 입출력 포트와 5핀 입력 포트가 있습니다. C 타입 포트도 고속 충전을 지원합니다.

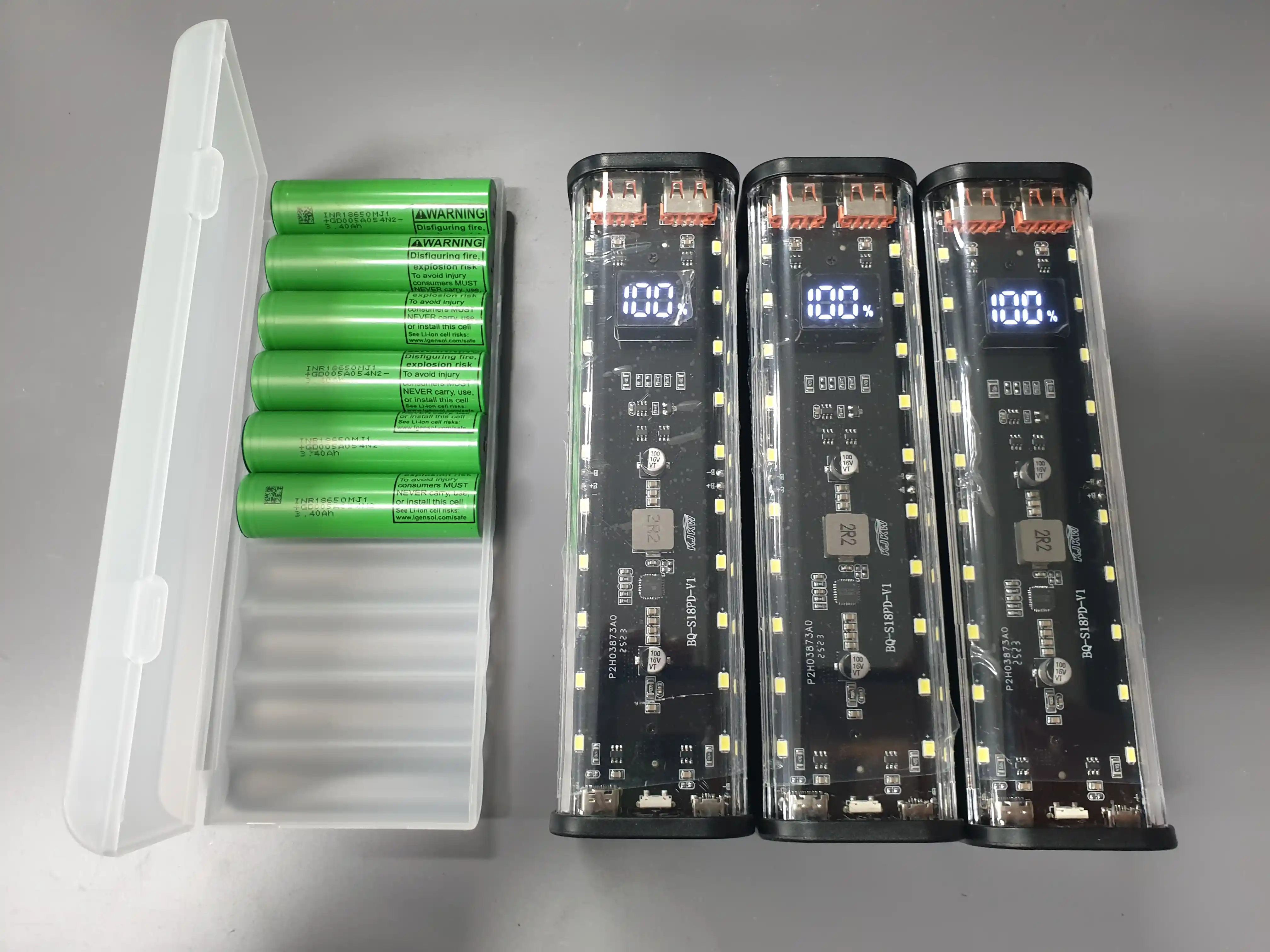

전기 자전거 싯포스트 배터리 팩을 분해하여 보조 배터리 3개로 만들었습니다.



남는 6개의 배터리 셀은, 보조 배터리에서 불량 셀이 발생했을 때 바꾸어 끼워주기 위해 잘 보관합니다.











마치며

셀프 수리하다가 결국 실패했고, 욱하는 성질에 몇 번이나 그냥 갖다 버릴까 생각도 했습니다.



이성의 끈을 잘 붙들어서 보조 배터리로 재활용할 수 있었고, 이미 집에 있는 보조 배터리들도 많아서, 앞으로 완품의 보조 배터리는 구입하는 일이 없을 것 같습니다.



전기자전거 배터리 팩은 상당히 비쌉니다.



전기 자전거 배터리 팩의 전원이 공급되지 않을 경우 홧김에 그냥 버리지 말고, 보조 배터리로 만들어 보시길 추천드립니다.
