전기 자전거 배터리 단자 수리 (퀄리 Q3 미니, 전원 공급이 안 됨)

'Q3 미니'를 구입할 때 기본으로 제공된 배터리의 용량은 '10A'였습니다.



전기 자전거로 다소 먼 거리를 왕복하게 될 경우, 굉장히 아쉽고 부족한 용량입니다.



시간이 지나면서 배터리 효율도 낮아지게 되기 때문에, 추가로 배터리를 구입하여 장착하는 수순을 밟게 됩니다.



그래서 추가로 구입한 배터리를 메인으로 사용하고, 기존 배터리는 예비용으로 사용하고 있습니다.







배터리 전력 공급이 안 되는 상황에 직면하다



추가한 배터리를 충전하는 것을 깜빡해서, 기존 배터리를 연결하고 외출하려는데 전원이 들어오지 않습니다.



기존 배터리의 충전기를 꽂아보니 완충을 의미하는 초록색을 보여줍니다.



문과 출신이어서 전기 관련 지식이 전무하지만, 이럴 경우에는 어딘가 연결이 끊어진 것임을 충분히 예상해 볼 수 있습니다.





전력 공급이 안 되는 이유 찾기

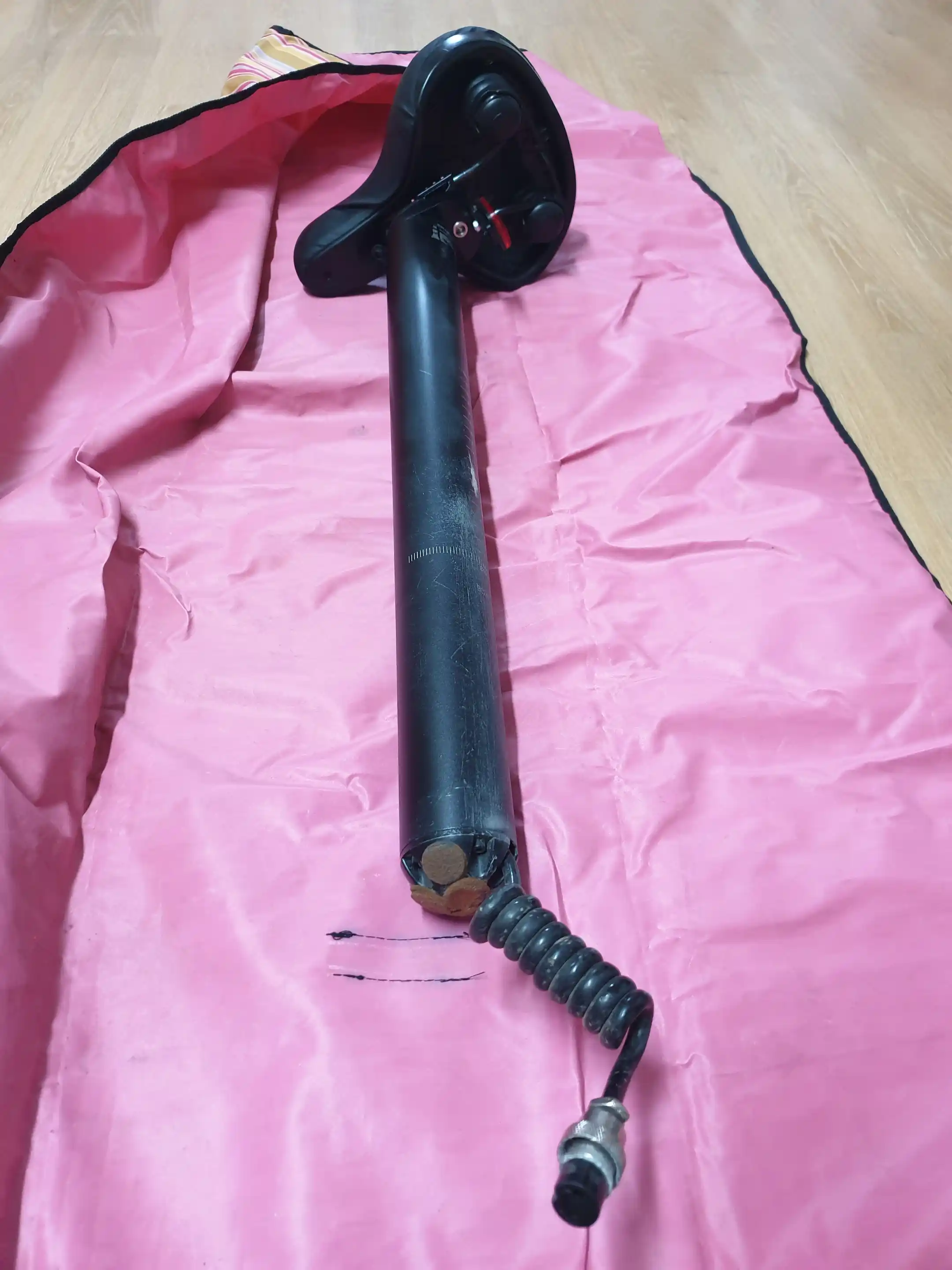

일단, 싯포스트 타입인 기존 배터리를 탈거하여 외형을 확인해 봅니다.





동시에 마음속으로는 '싯포스트 내부의 어딘가에서 끊어진 문제라면 깔끔하게 포기하는 게 신상에 좋을 것 같다'라고 생각합니다.

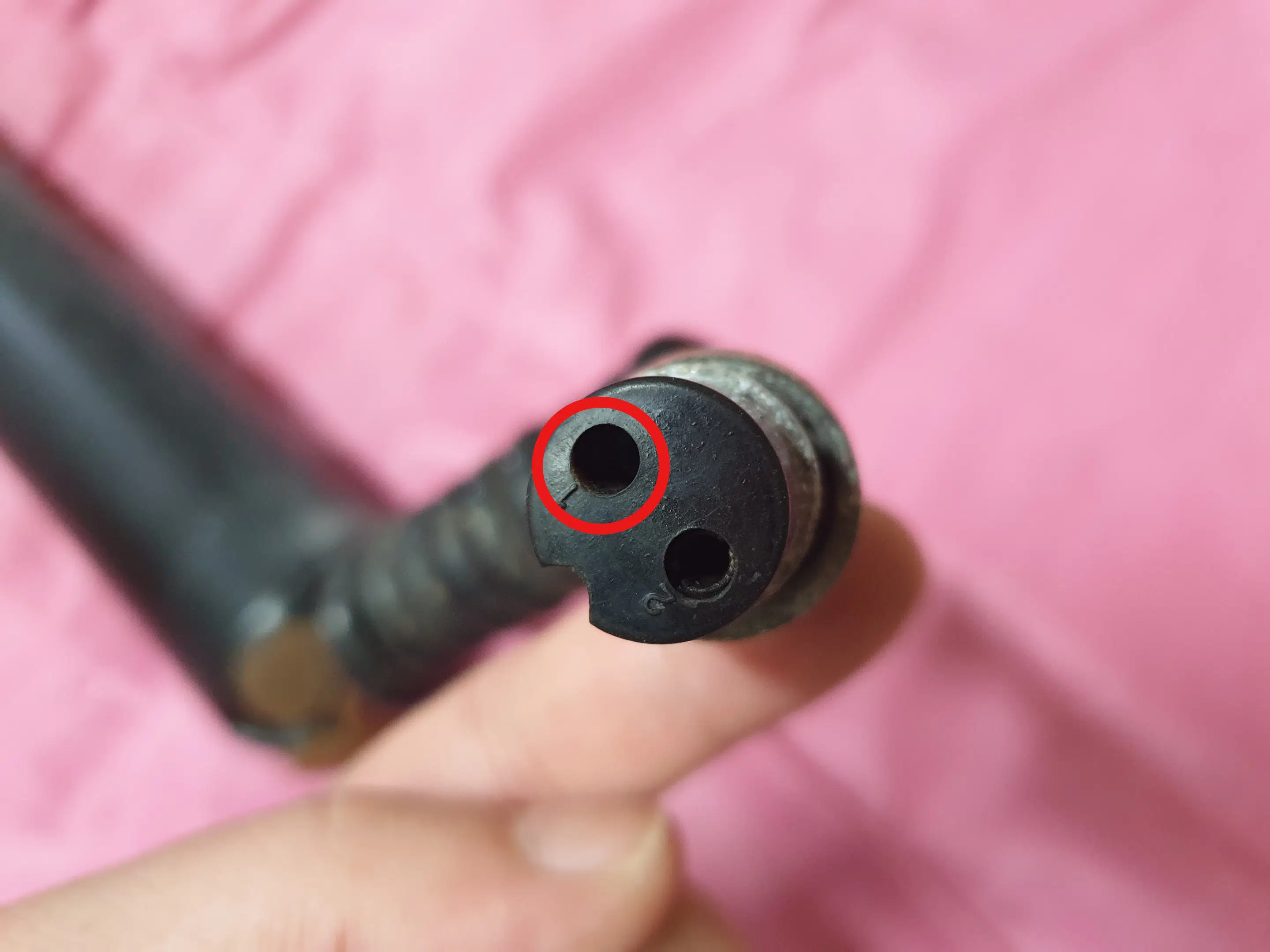

배터리에 달려있는 커넥터의 구멍 중 1번 구멍에 쇠로 된 부분이 보이지 않습니다.





기존 배터리와 추가 구입한 배터리를 번갈아 사용하다 보니 커넥터의 해당 부분이 손실된 것 같습니다.





GX20 2핀 항공 단자 구입하기

아무래도 이 부품을 구입해서 비교해 보아야 정확하게 판단할 수 있겠습니다.



자칫하면 직접 수리가 가능할 것 같습니다.

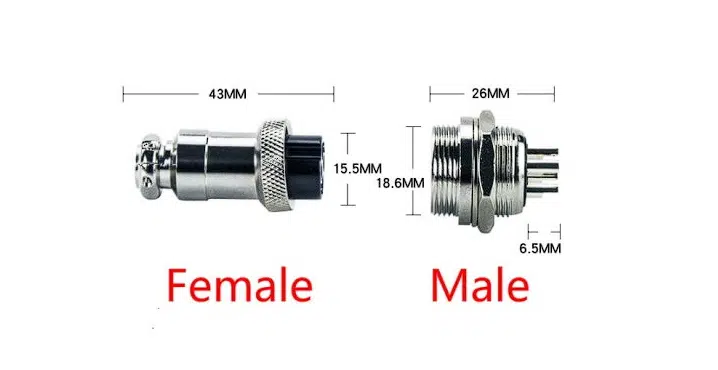

'GX20 2핀 규격 항공 단자'임을 확인했고, '네이버'에 구입하는 것이 가장 저렴했습니다.





GX20 2핀 항공 단자, 여기에서 구입했어요

써큘러커넥터 / GX20 2핀-6핀 / 암수세트 / 항공단자 : 대운 통상





암수 세트로 배송받았지만, 암(Female) 단자 부분만 필요합니다.

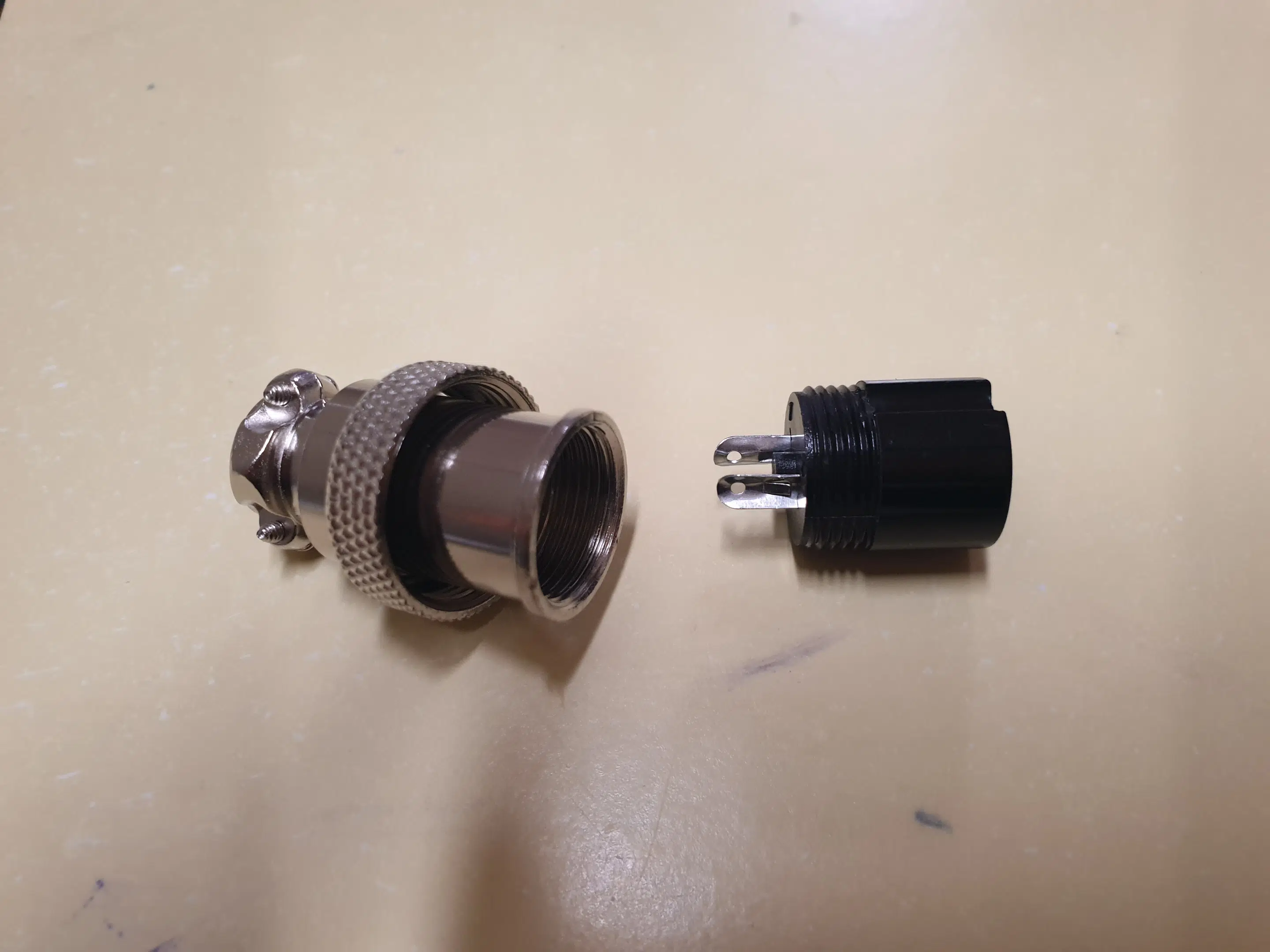

돌려서 결합하는 구조라는 것을 파악합니다.

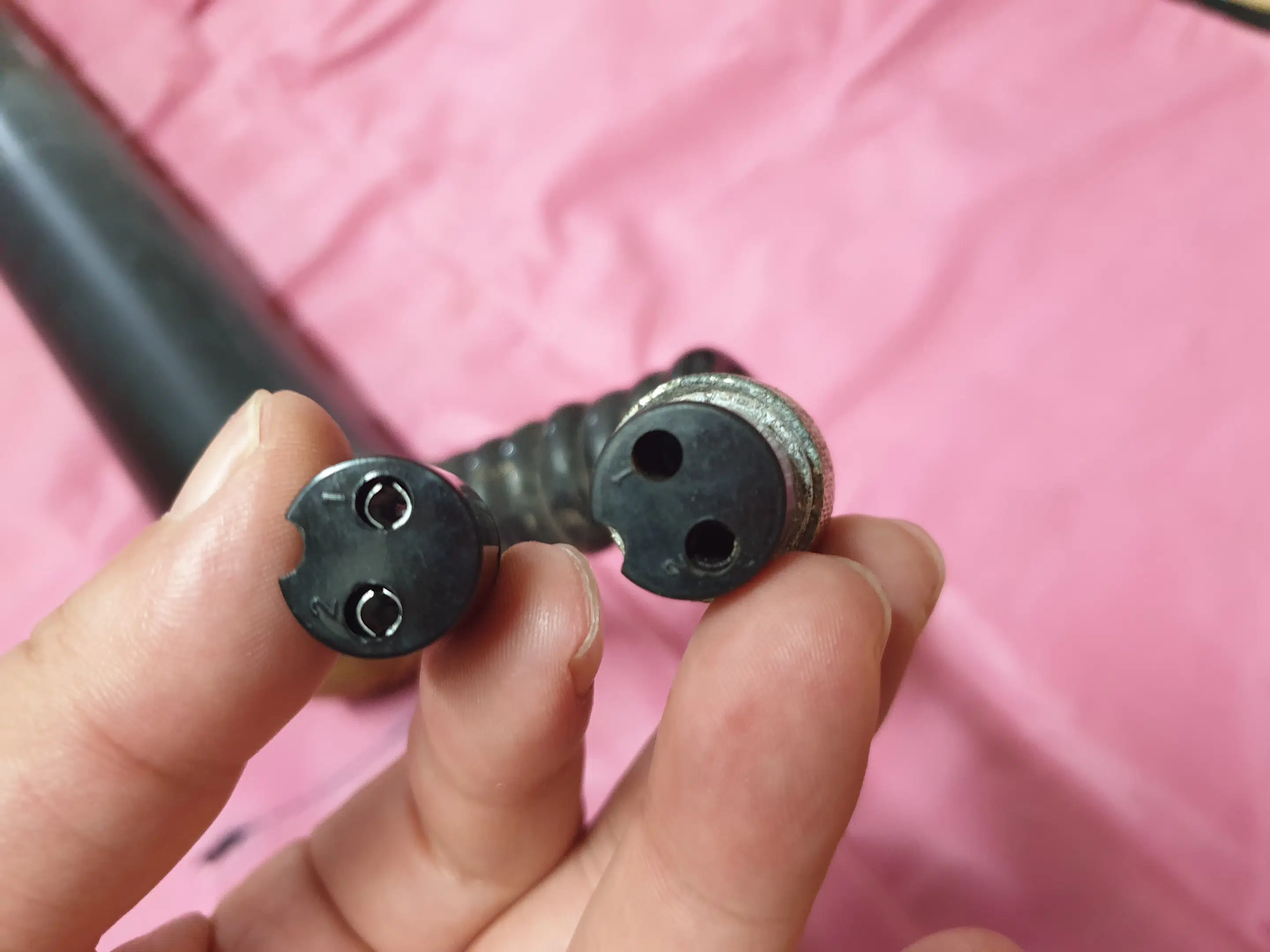

기존 암(Female) 단자와 비교해 보니, 이 연결 부위에 문제가 있는 것이 확실해 보입니다.







GX20 2핀 암(Female) 단자 교환, 본격적 수리

기존에 달려있는 커넥터가 아무리 힘을 주어도 손으로 돌릴 수가 없습니다.



집에 있는 플라이어 두 개를 이용하여, 있는 힘껏 억지로 돌리다시피 해서 겨우 풀 수 있었습니다.

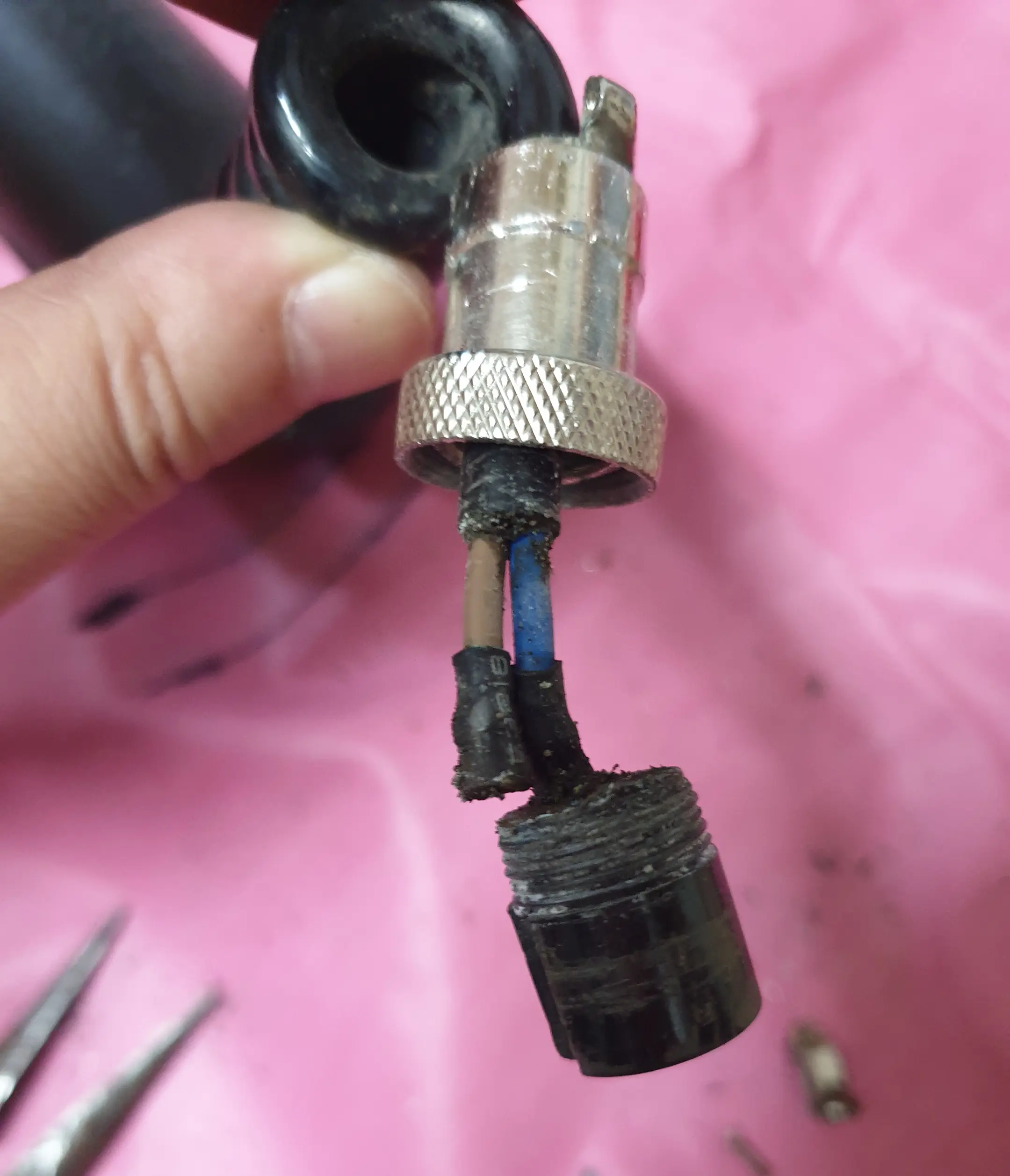

역시나 한쪽 전선의 연결이 떨어져 있습니다.



수리 가능 여부를 확인하기 위해, 정보를 검색해 보니 '전기 인두기'가 필요합니다.



문과 출신이라 '인두기'가 집에 있을 리 만무합니다.

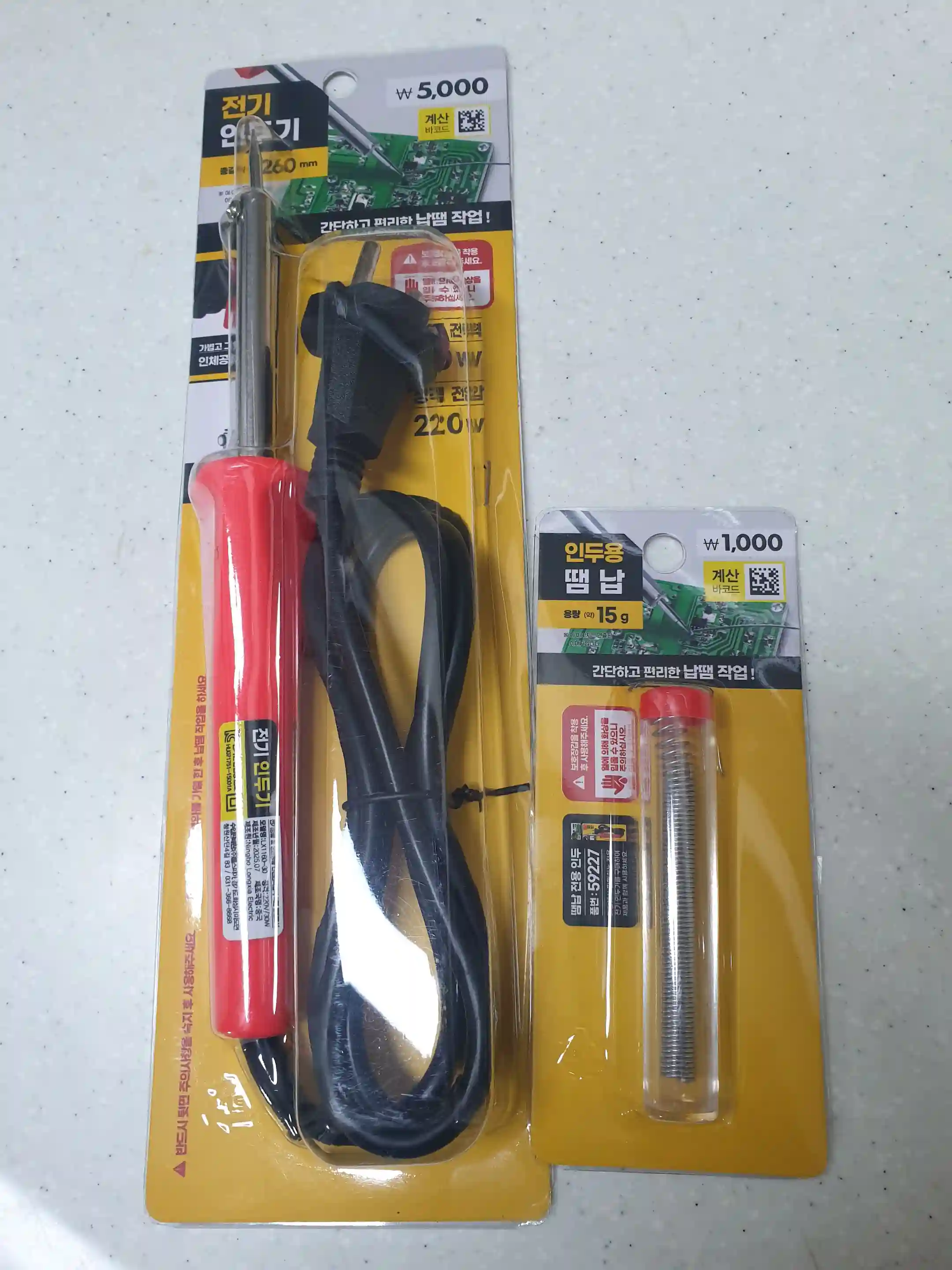

없는 것 빼고 다 있는, '다이소'에서 전기 인두기와 땜납을 구입해 옵니다.





기존에 달려있는 커넥터를 떼어내다가 쇼트가 나서, 불꽃축제를 경험하고 나니 제정신이 아닙니다.



전선을 더 벗겨내서 납땜할 부위를 더 확보해야 하지만 용기가 나지 않아서 그냥 납땜을 진행하기로 합니다.



인두기를 이용하여 새 커넥터를 납땜하여 연결하다가 쇼트가 나서, 한 번 더 불꽃놀이를 했더니 휴대폰 알림 소리에도 깜짝 놀랄 지경입니다.

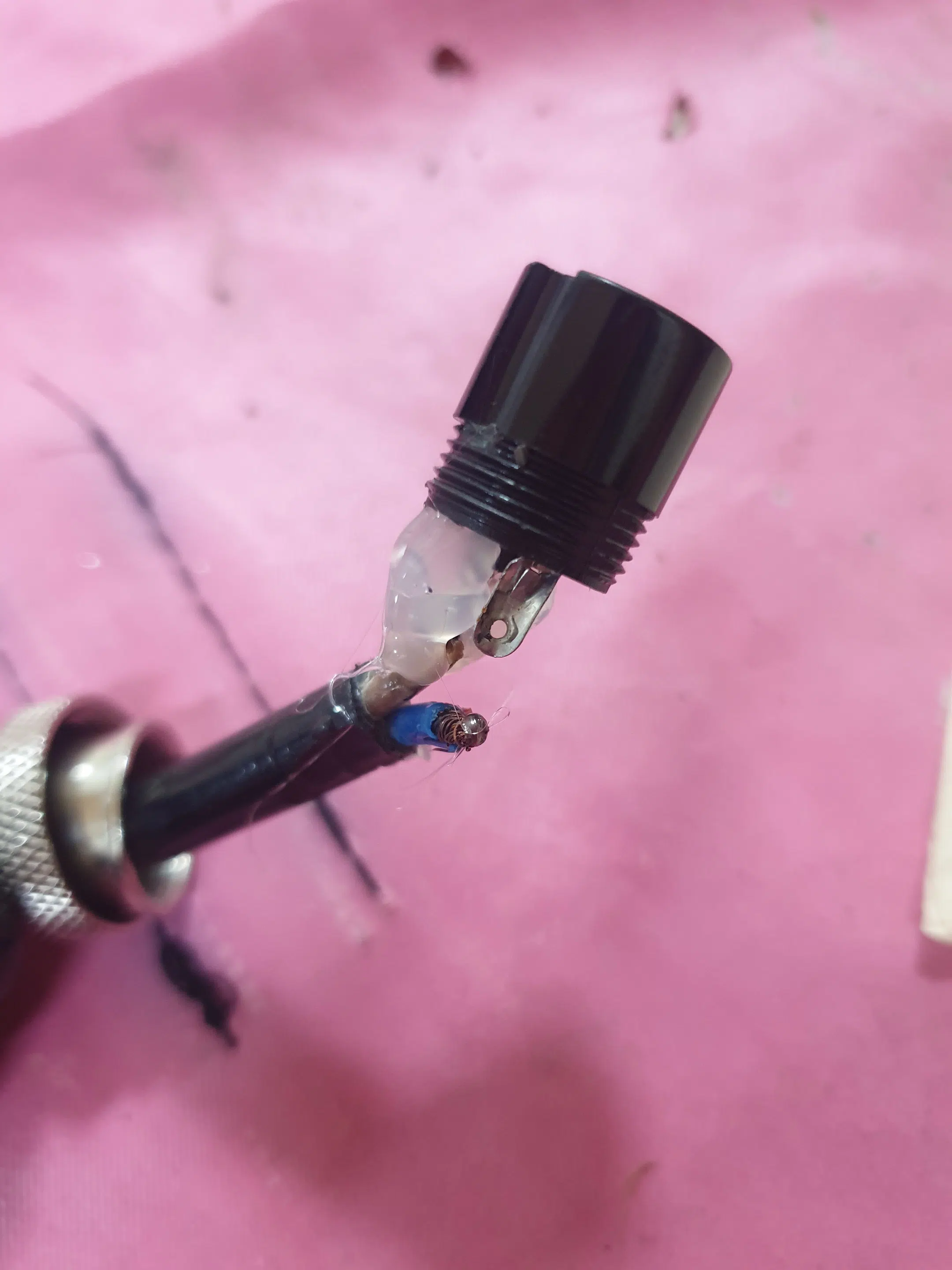

글루건을 급히 연결 후 도포하여 각각의 전선에 맞닿지 않게 추가적인 쇼트를 방지하고 절연 효과를 기대합니다.

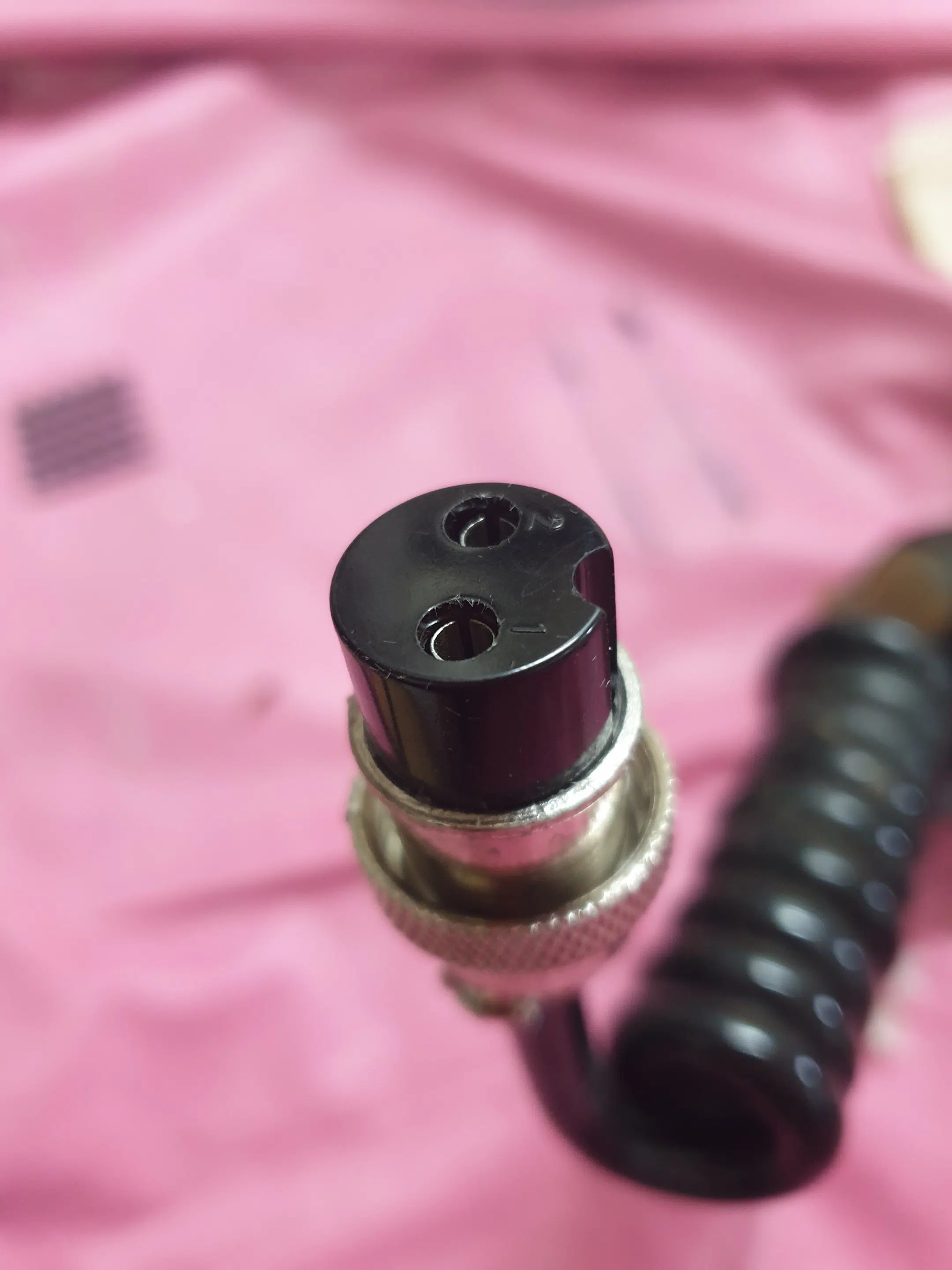

요동치는 심장 박동을 느끼며, 커넥터 교환을 완료했습니다.





교환한 커넥터를 전기 자전거에 연결하고 전원 버튼을 눌러보니.. 전력 공급이.. 잘 됩니다 ^^





배터리 단자 셀프 교환 후기

- 기본적인 지식과 손기술만 있으면 직접 수리 가능

- 안전과 관련된 부분은 몇 번이고 생각하고 또 생각해서 놓치지 않기

- 전기 관련 수리는 최악을 상황을 대비하고, 조력자를 주변에 두기

- 웬만하면 전문가에게 맡기기
