전기 자전거 브레이크 패드 구입부터 교환까지, 퀄리 Q3 미니 셀프 수리

자전거의 브레이크 타입은 무척 다양하지만, 대부분의 전기 자전거는 '기계식(와이어식) 디스크 브레이크' 방식을 채택하고 있습니다

다른 브레이크 방식에 비해 상대적으로 정비가 쉽고 부품 가격이 저렴하며, 부족하지 않은 제동력과 반응성을 보장하기 때문입니다.

'기계식 디스크 브레이크 방식'은 브레이크 레버와 브레이크 패드가 와이어로 연결된 구조로, 브레이크를 잡으면 바퀴의 허브에 부착된 원판(디스크)을 브레이크 패드가 누르는 방식으로 작동합니다.


퀄리 Q3 미니는 '기계식 디스크 브레이크 방식'이어서, 셀프 정비 및 수리가 어렵지 않습니다.

브레이크 레버가 자전거 손잡이에 닿기 시작하고 브레이크 패드 소음도 심해지는 걸 보니, 브레이크 패드 교환을 해야 할 때가 되었습니다.

브레이크 패드 구입부터 교환하는 방법까지 알아보겠습니다.






브레이크 패드 구입 방법

1. 퀄리 스포츠 부품몰

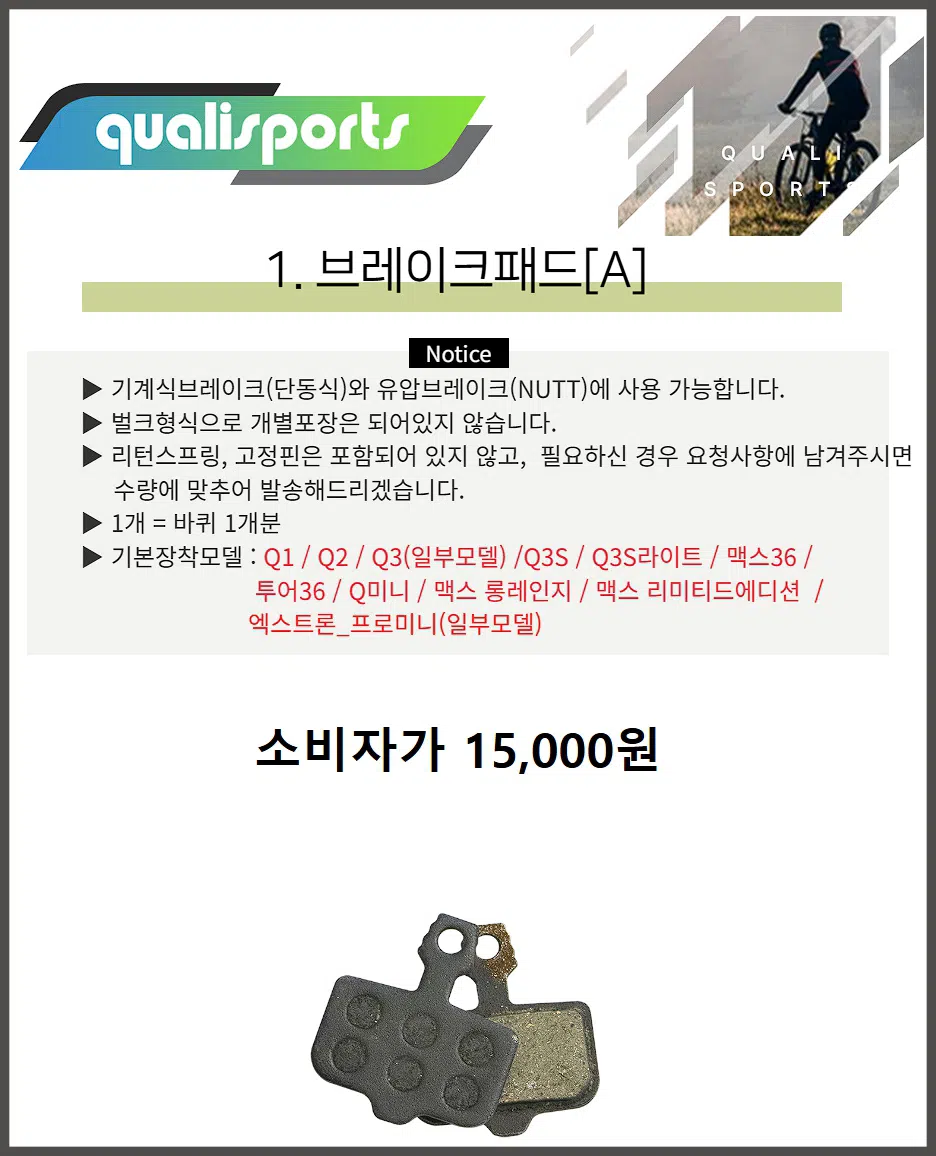

퀄리 스포츠 부품 사이트에서는 Q3 미니에 사용할 수 있는 브레이크 패드를 15,000원에 판매하고 있습니다.

그마저도 앞바퀴나 뒷바퀴 중 1개만 교환할 수 있는 1쌍의 가격입니다.



택배비까지 포함하면 18,500원으로, 말도 안 되게 사악한 가격입니다.



여기에서 구입하면 '호구' 인증을 하게 되므로, 포털 사이트에서 검색을 진행합니다.


2. 포털 사이트에서 국내 최저가 확인

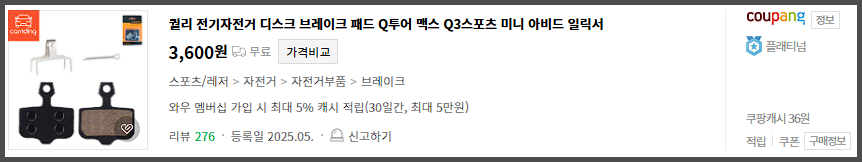

쿠팡에서는 1쌍을 무료배송으로 3,600원에 구입할 수 있습니다.



여러 개를 구입할 경우에는, 가격은 더 낮아집니다.


3. 알리익스프레스

어차피 해당 부품은 국내에서 생산한 것이 아니고 중국에서 가져오기 때문에, 알리에서 검색을 해봅니다.

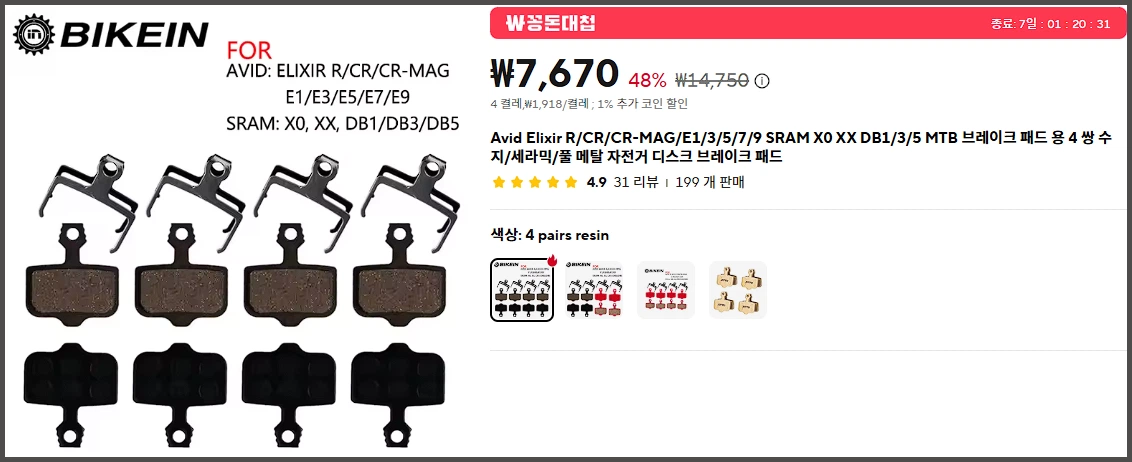

알리에서는 4쌍을 7,670원에 구입할 수 있는데, 1쌍 당 1,918원 꼴입니다.



검색을 하다 보면 더 낮은 가격을 찾을 수도 있습니다.

'아비드', '엘릭서', 'Avid', 'Elixir' 와 같은 주요 단어를 포함하여 자전거 브레이크 패드를 검색하면 되고, 퀄리 스포츠 부품 사이트에서 확인한 브레이크 패드 모양과 동일한 것을 주문하면 됩니다.


알리에서는 시간적인 여유를 두고 미리 주문하는 것이 좋고, 상대적으로 빨리 필요하다면 국내 포털 사이트에서 검색하여 주문하는 것이 좋습니다.






브레이크 패드 탈거 (앞 바퀴)

오늘은 앞 바퀴 브레이크 패드 교환을 진행합니다. 뒷 바퀴도 방식은 동일합니다.

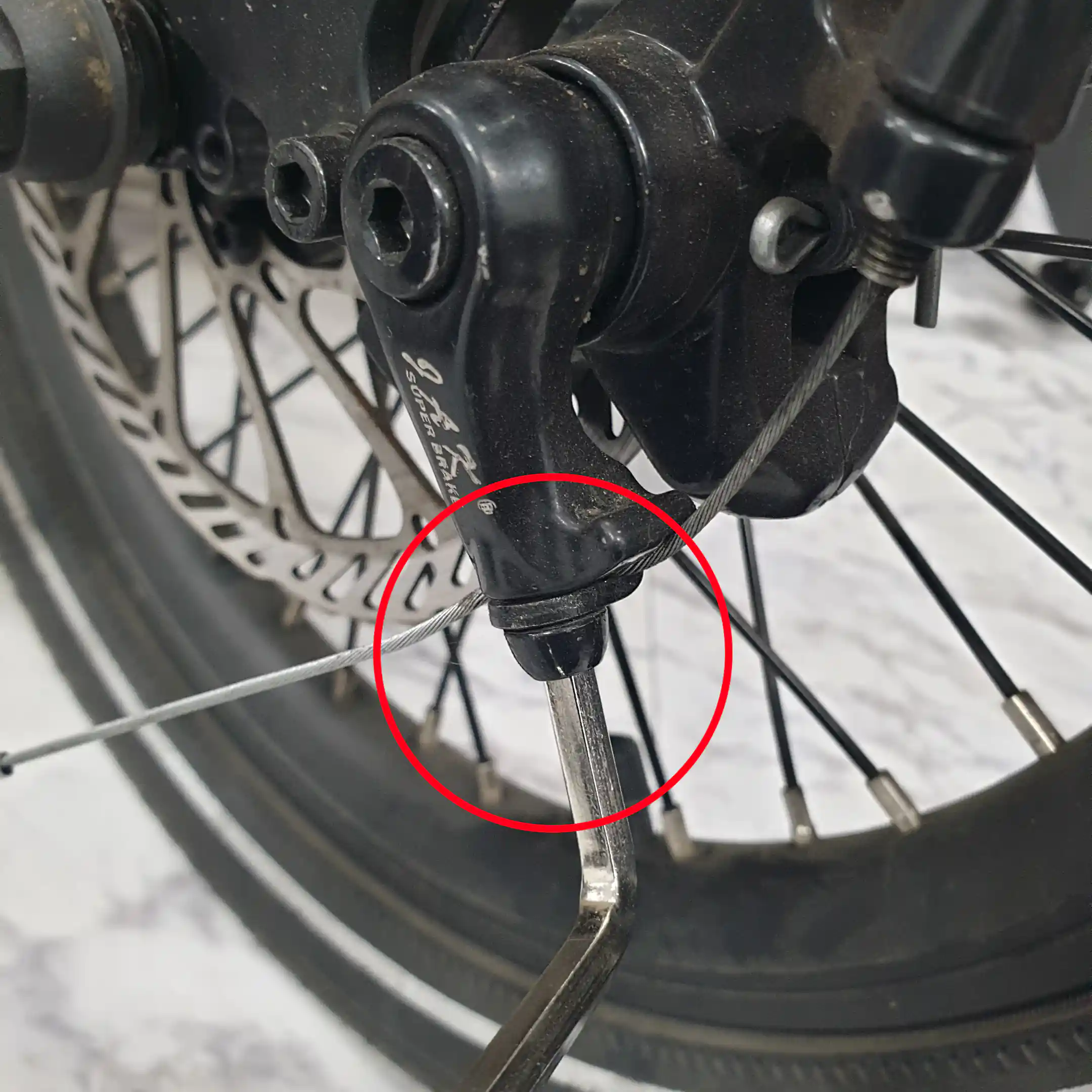

기존 브레이크 패드를 탈거하기 위해, 와이어를 잡고 있는 볼트를 육각렌치를 이용하여 느슨하게 풀어줍니다.

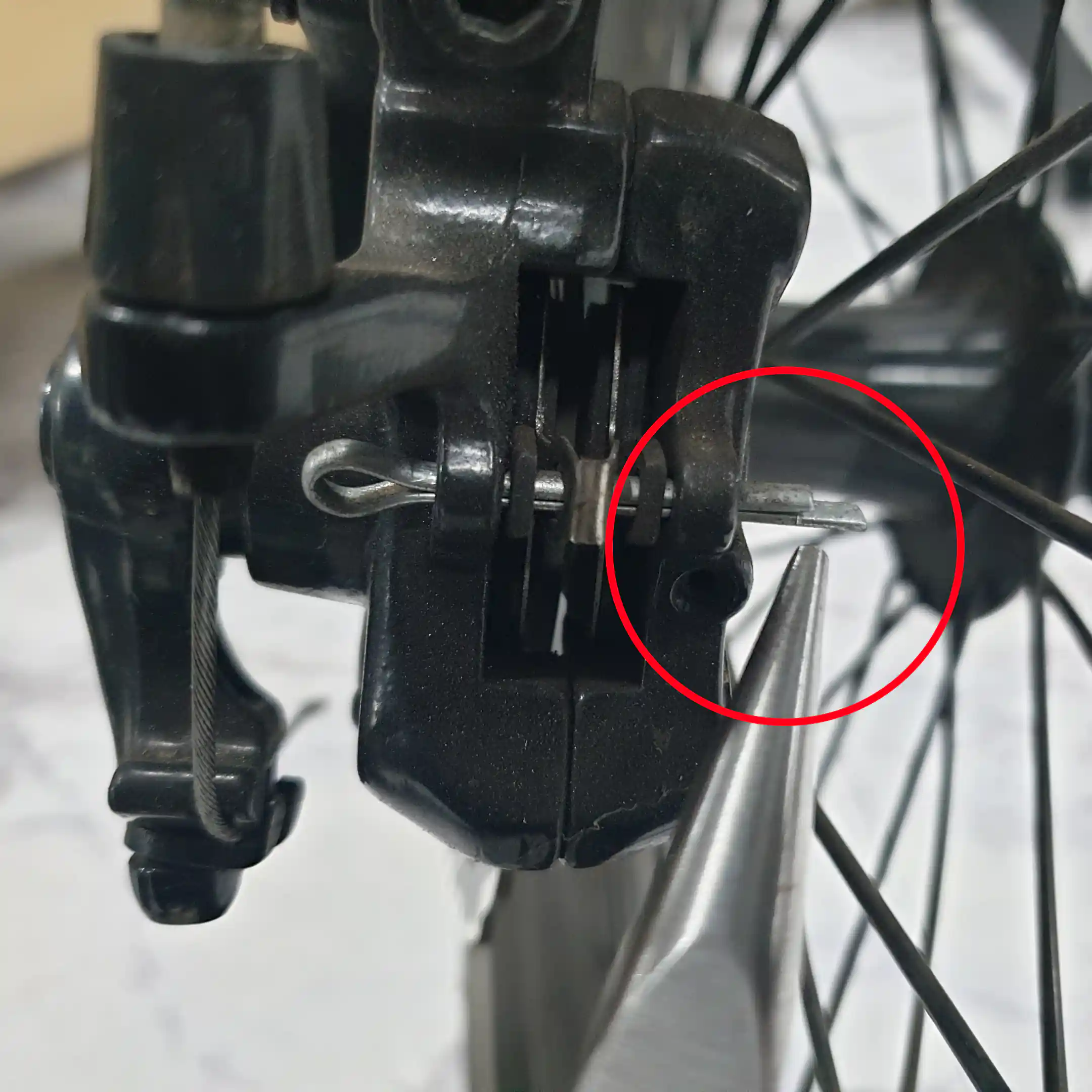

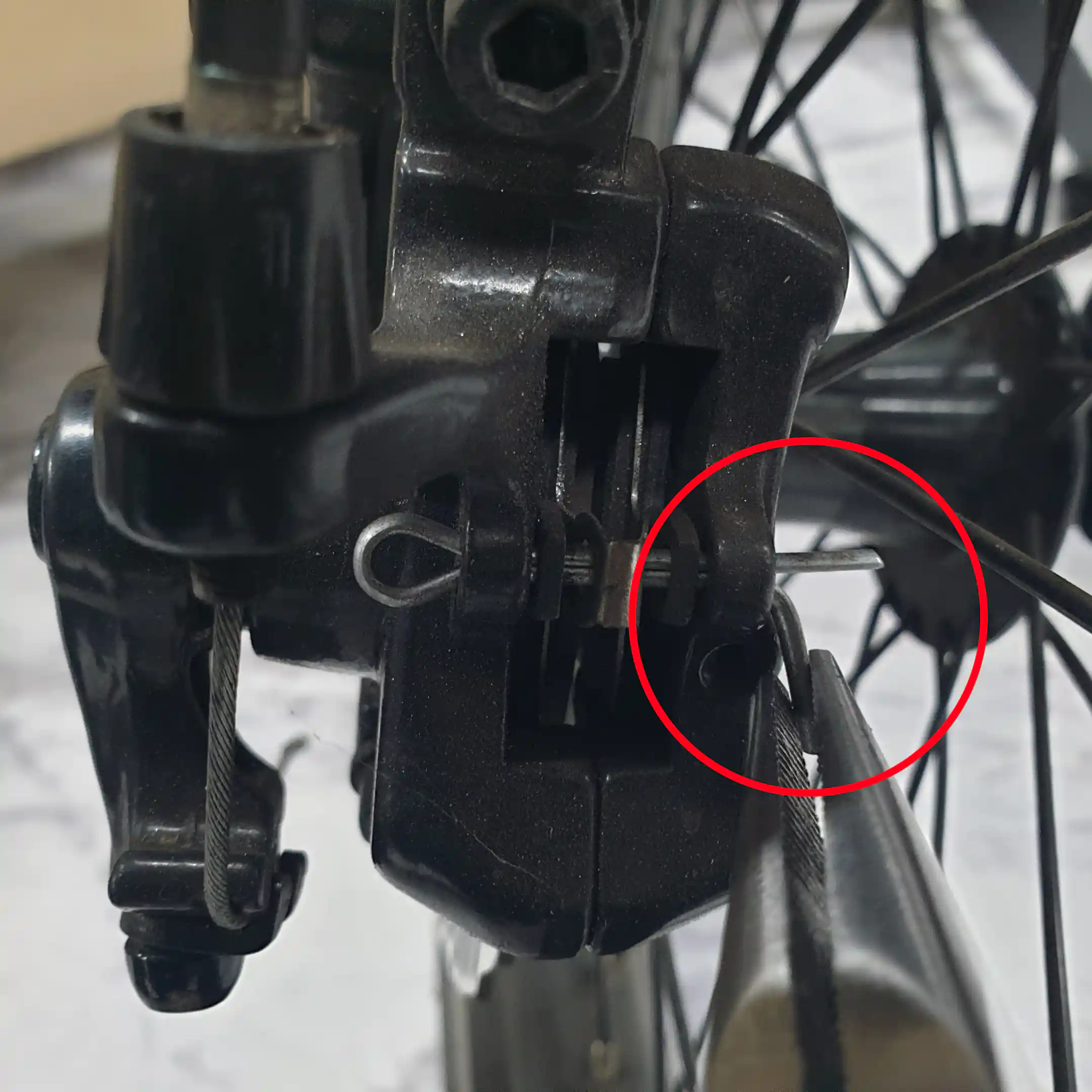

브레이크 패드가 빠지지 않게 잡고 있는 고정하고 있는 핀을 펴서 빼줍니다.

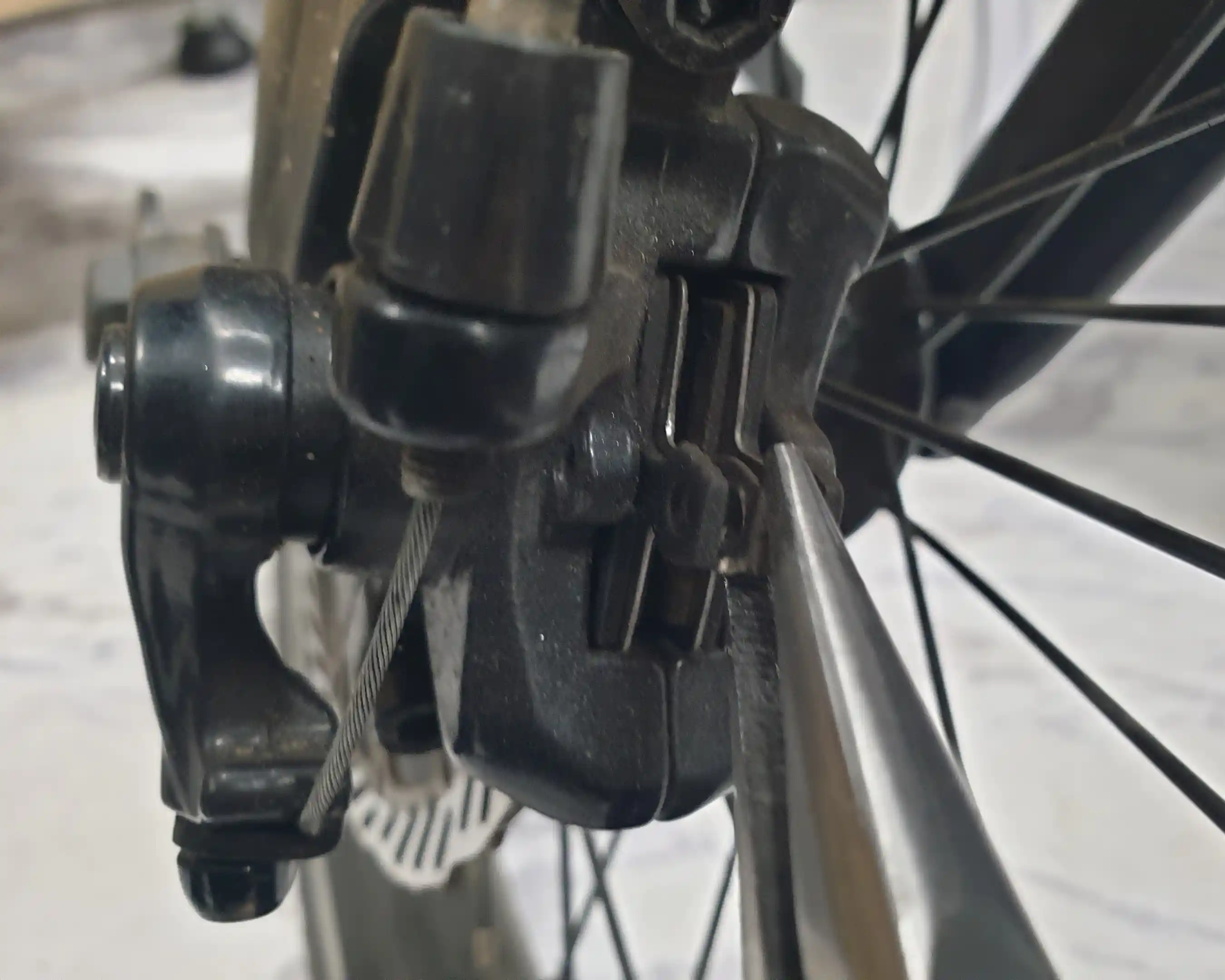

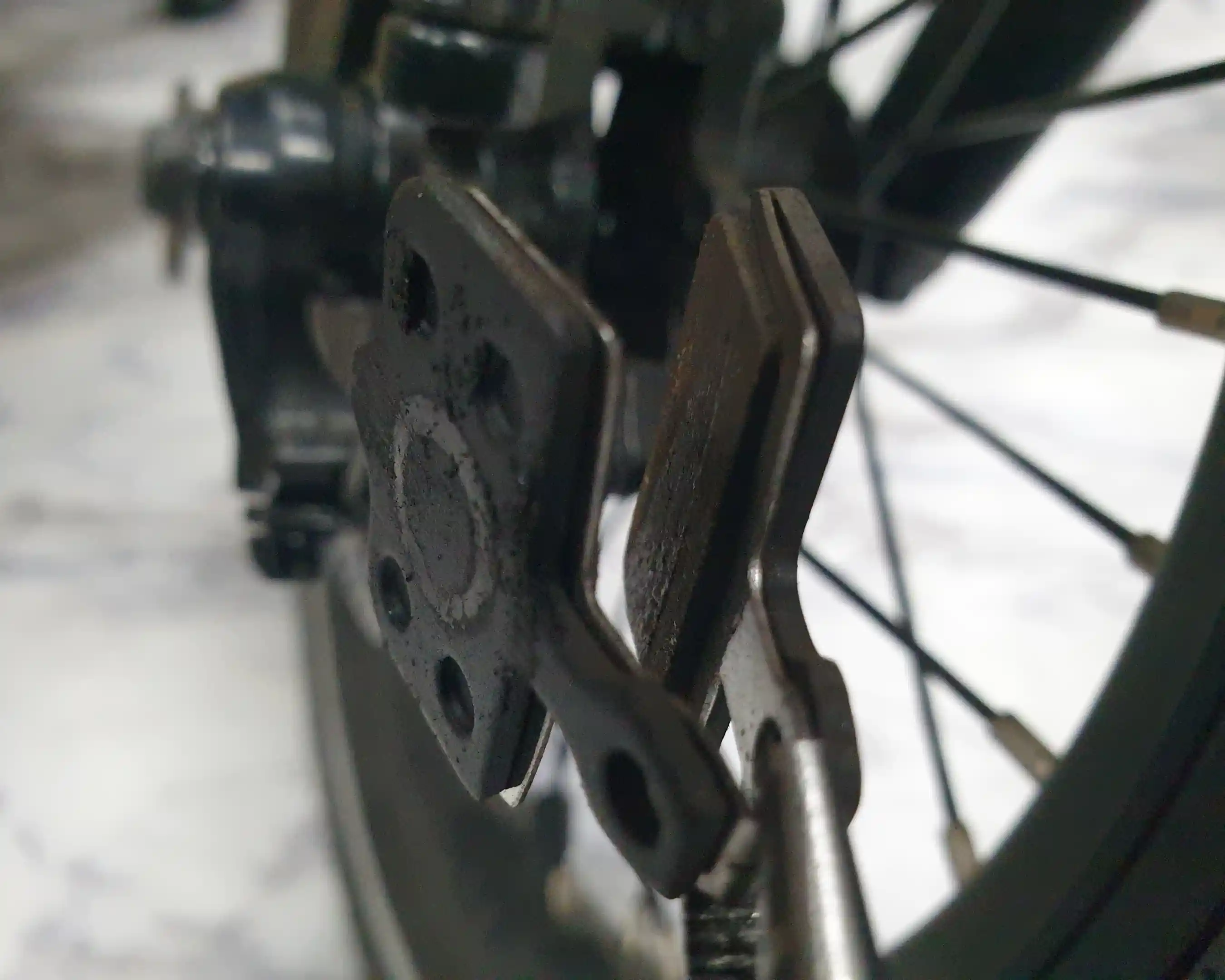

롱노우즈를 이용하여 브레이크 패드를 뽑아줍니다.











브레이크 패드 장착

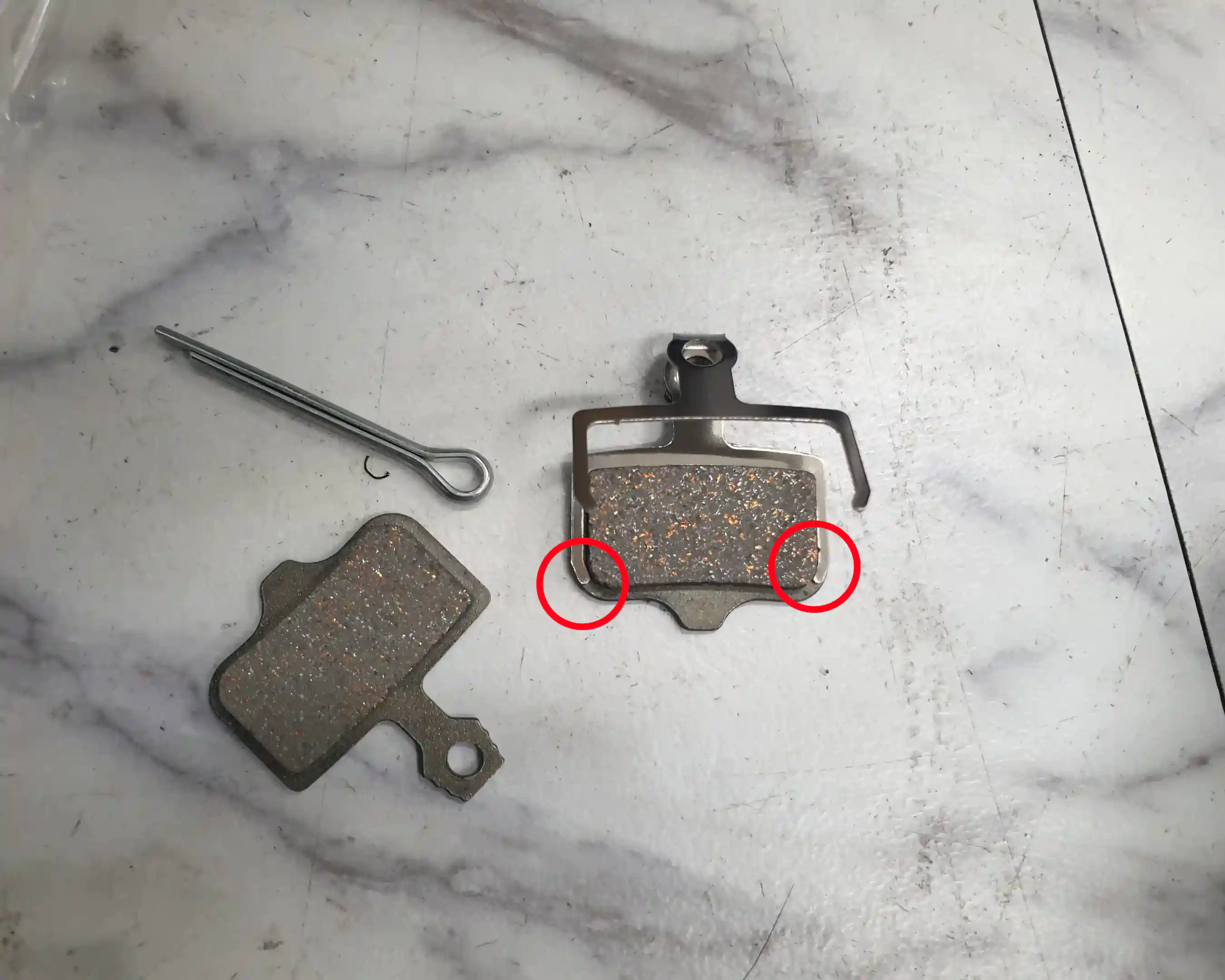

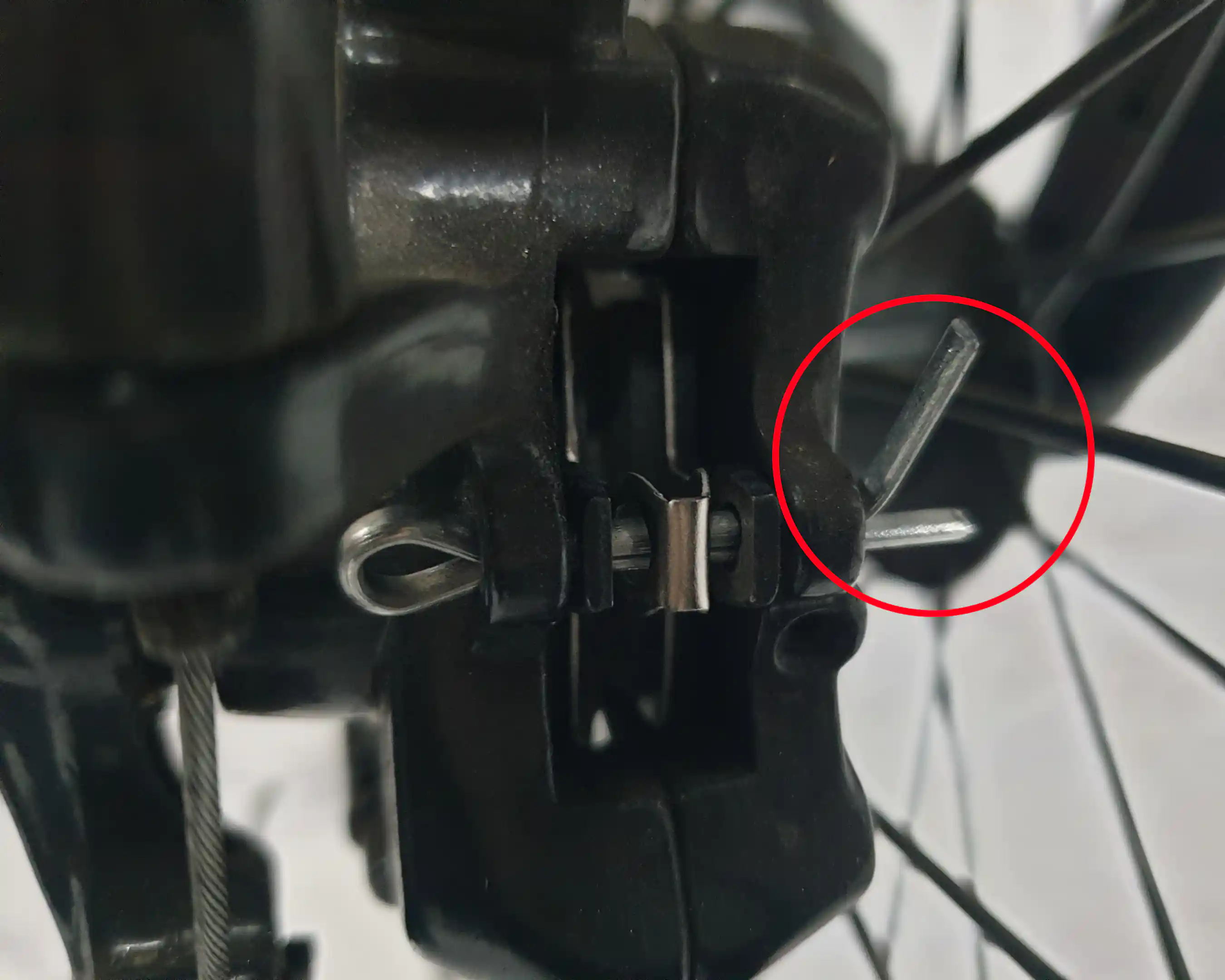

구입한 브레이크 패드를 가이드에 끼워 넣고, 분해의 역순으로 장착합니다.



주행 중에 브레이크 패드가 빠져나가는 것을 방지하기 위해, 고정핀을 반드시 벌려주어야 합니다.











디스크와 패드 간격 조정하기

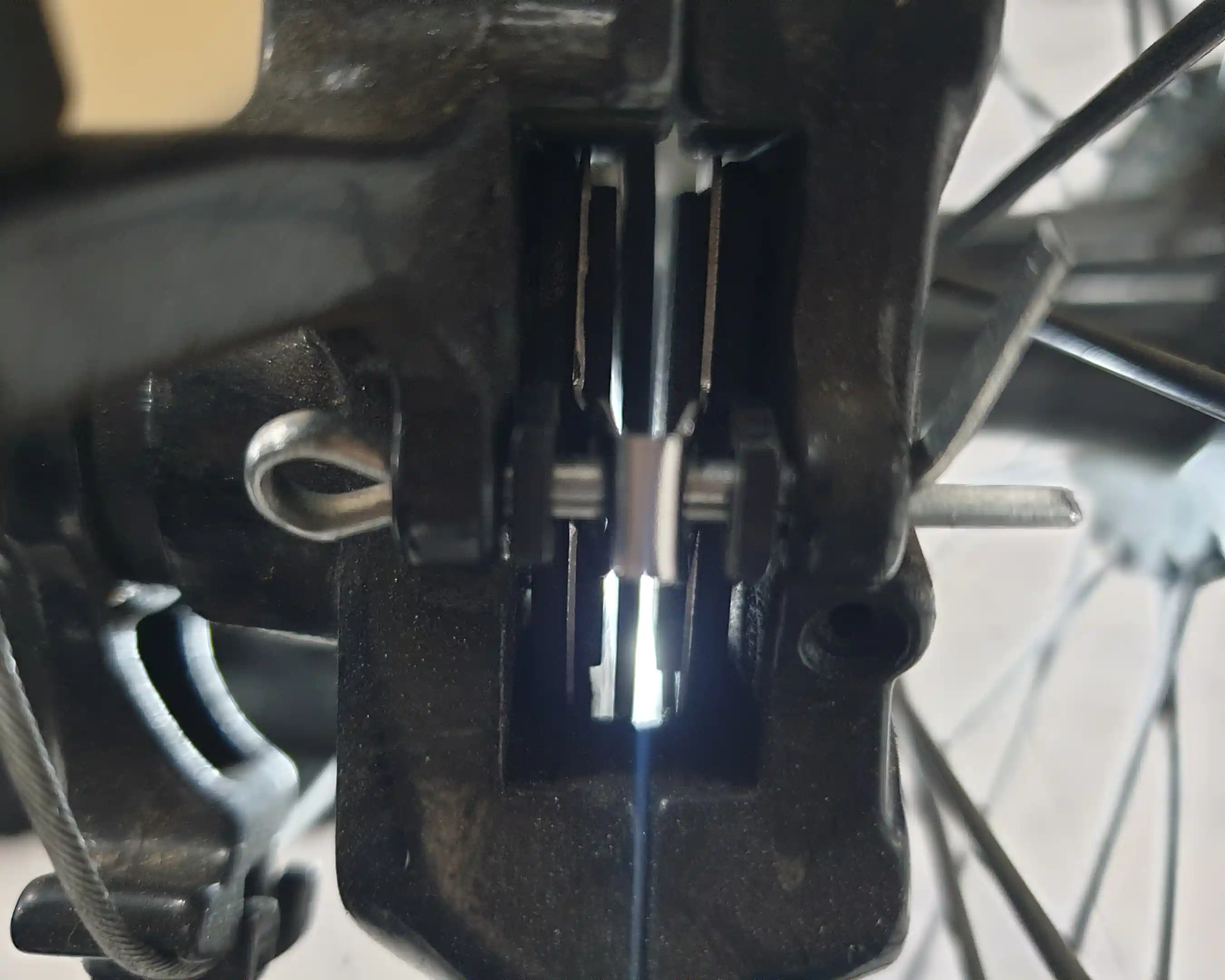

기존 브레이크 패드를 빼내기 위해 와이어를 느슨하게 해 두었기 때문에, 디스크와 브레이크 패드의 간격이 넓어진 상태이므로 간격을 조정해야 합니다.

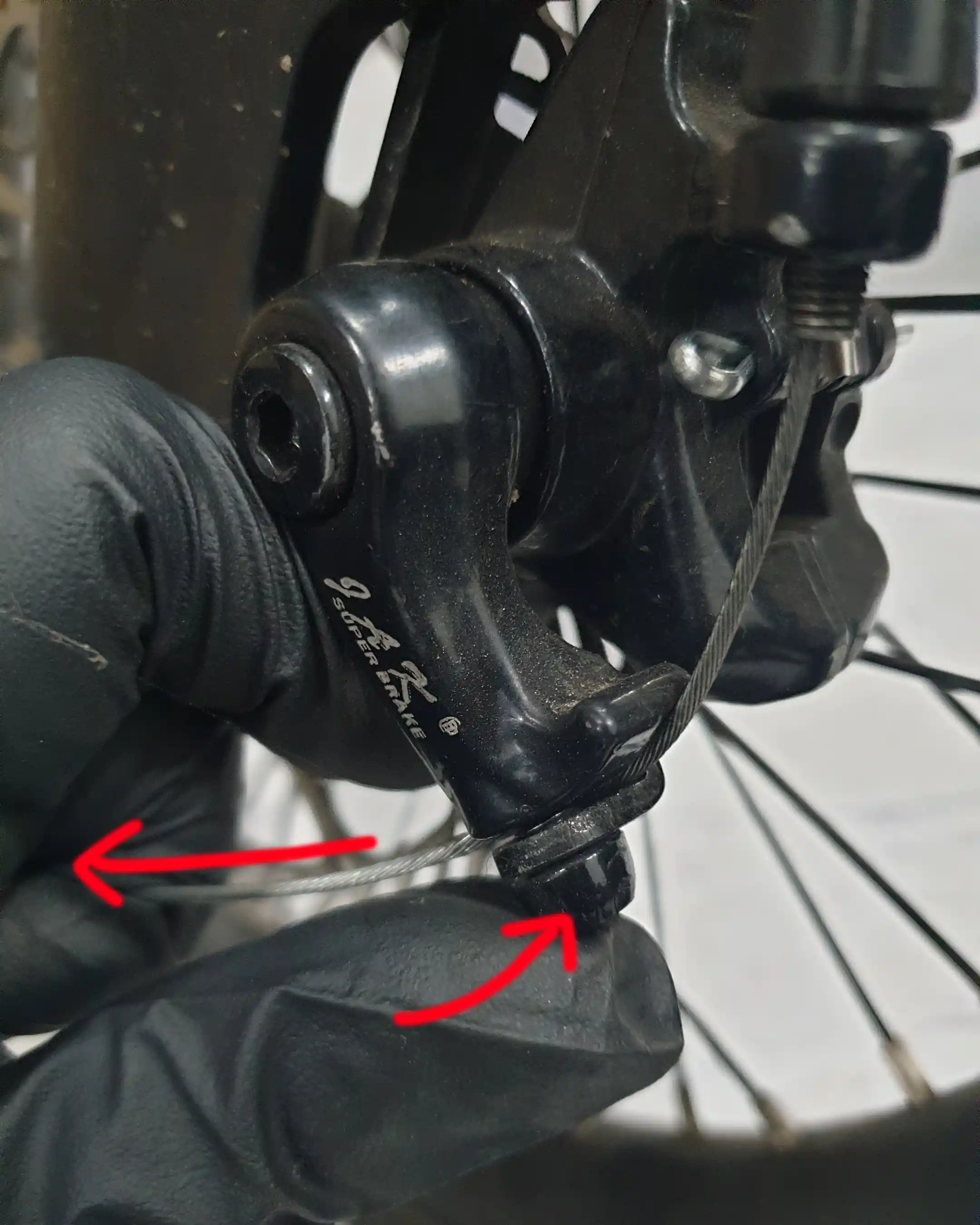

와이어를 잡아당기면서 엄지 손가락으로는 캘리퍼의 레버를 위로 밀어서 브레이크 패드가 디스크에 꽉 닿게 만들어줍니다.




디스크와 패드는 스치지 않게 최대한 가까이 유지되는 것이 이상적이며, 간격은 0.2~0.5mm 정도가 표준입니다.

플래시를 디스크와 패드 건너편에 두고 불빛을 확인하면 사이의 간격을 확인하기 쉽습니다.

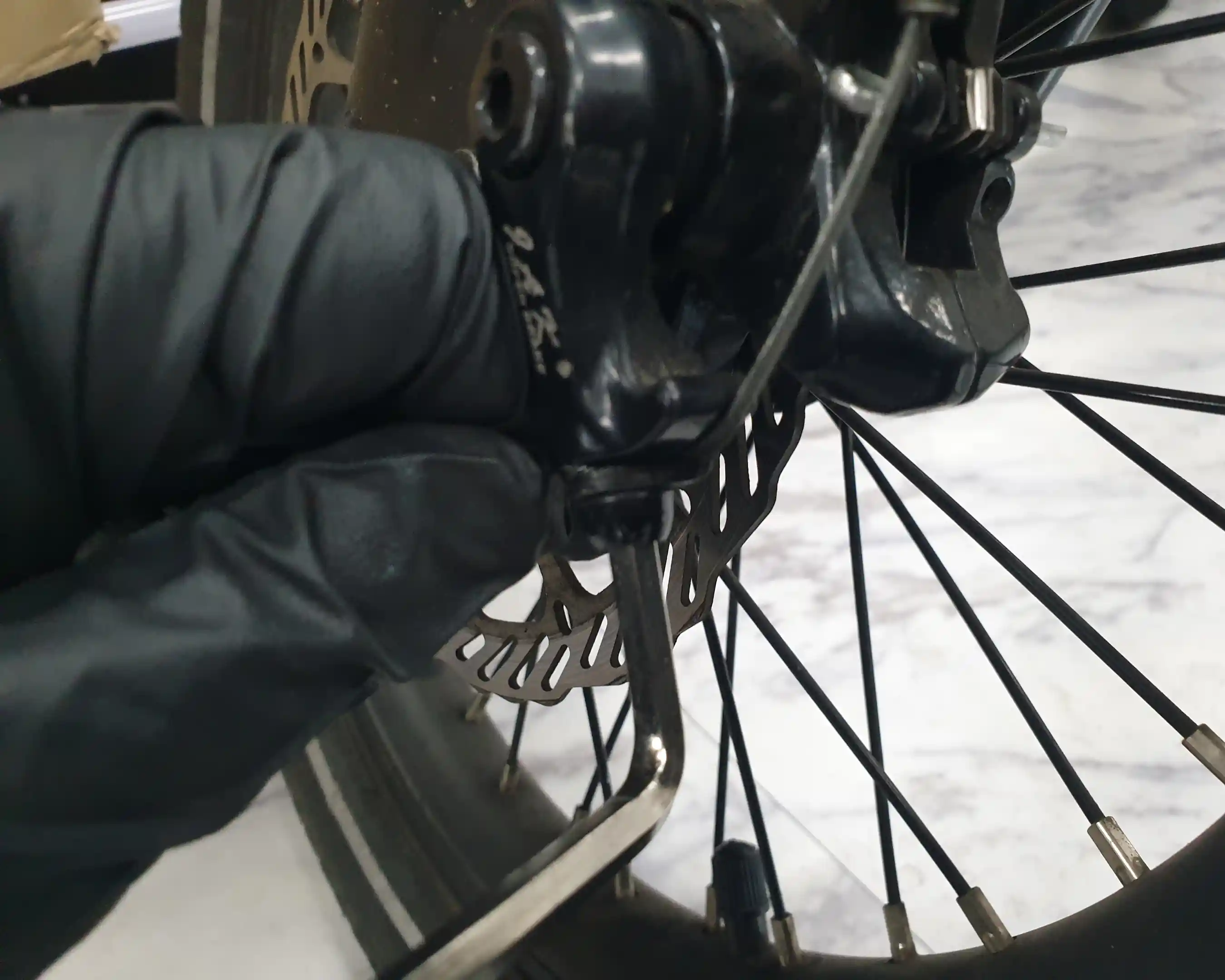

브레이크 레버를 위로 미는 엄지 손가락의 힘을 조금씩 빼면서 적당한 간격이 되었을 때, 와이어를 잡고 있는 볼트를 꽉 잠가줍니다.

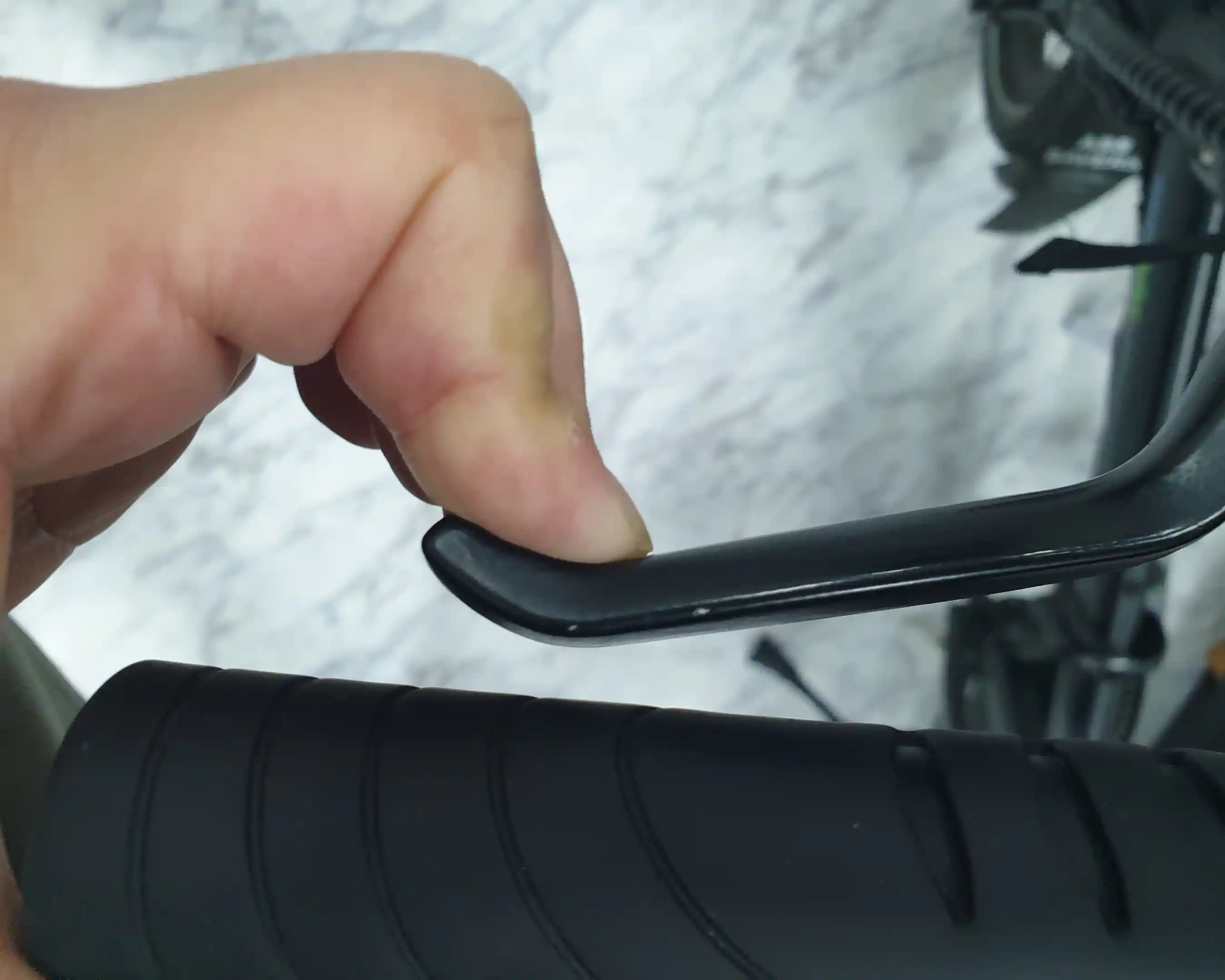

브레이크를 잡아보며, 디스크와 패드가 닿는 느낌과 제동력을 확인합니다.

브레이크 레버가 자전거 손잡이에 쉽게 닿는다면, 디스크와 패드의 간격을 조금 더 가깝게 조정할 필요가 있습니다.











기존 브레이크 패드의 마모 상태 확인하기

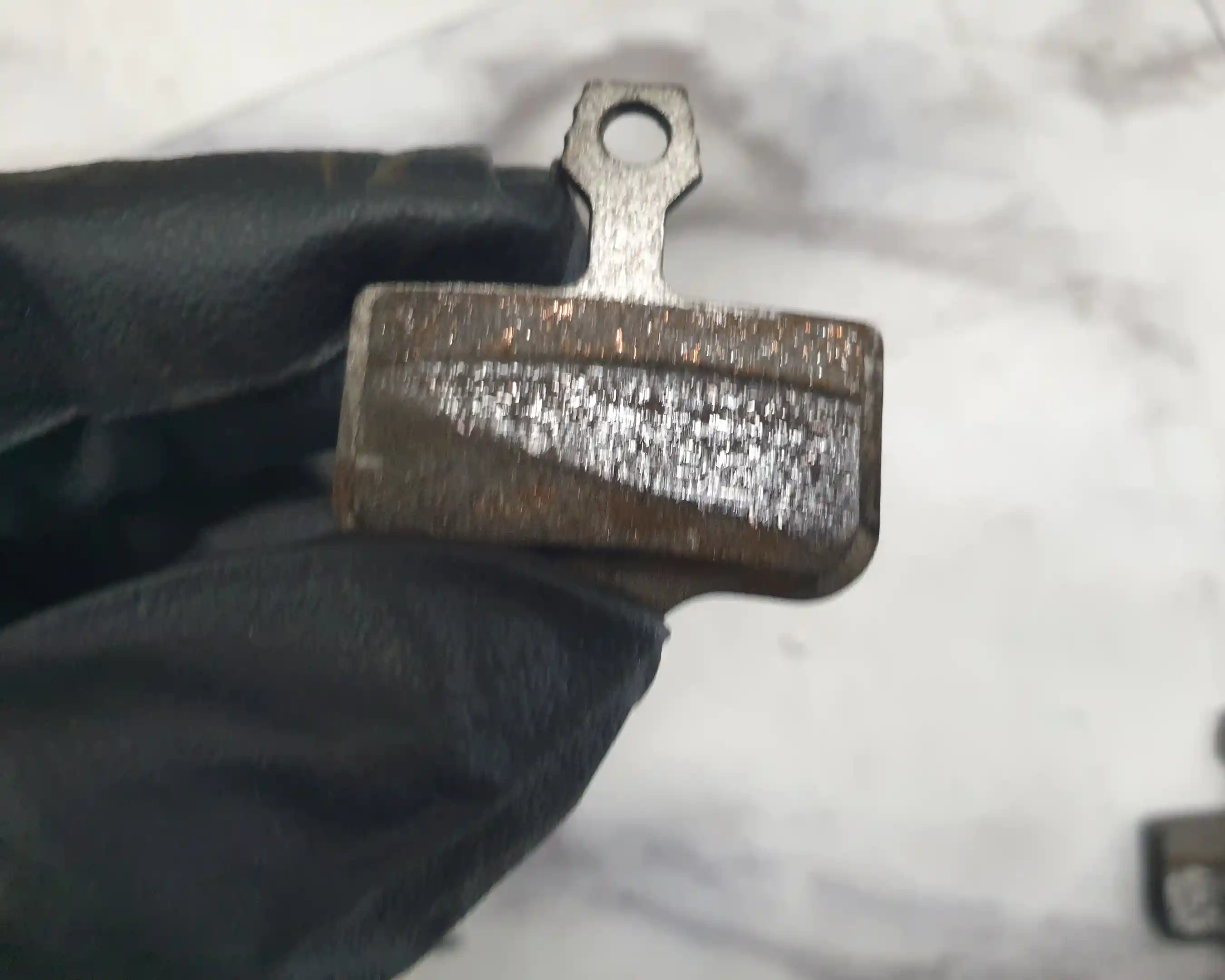

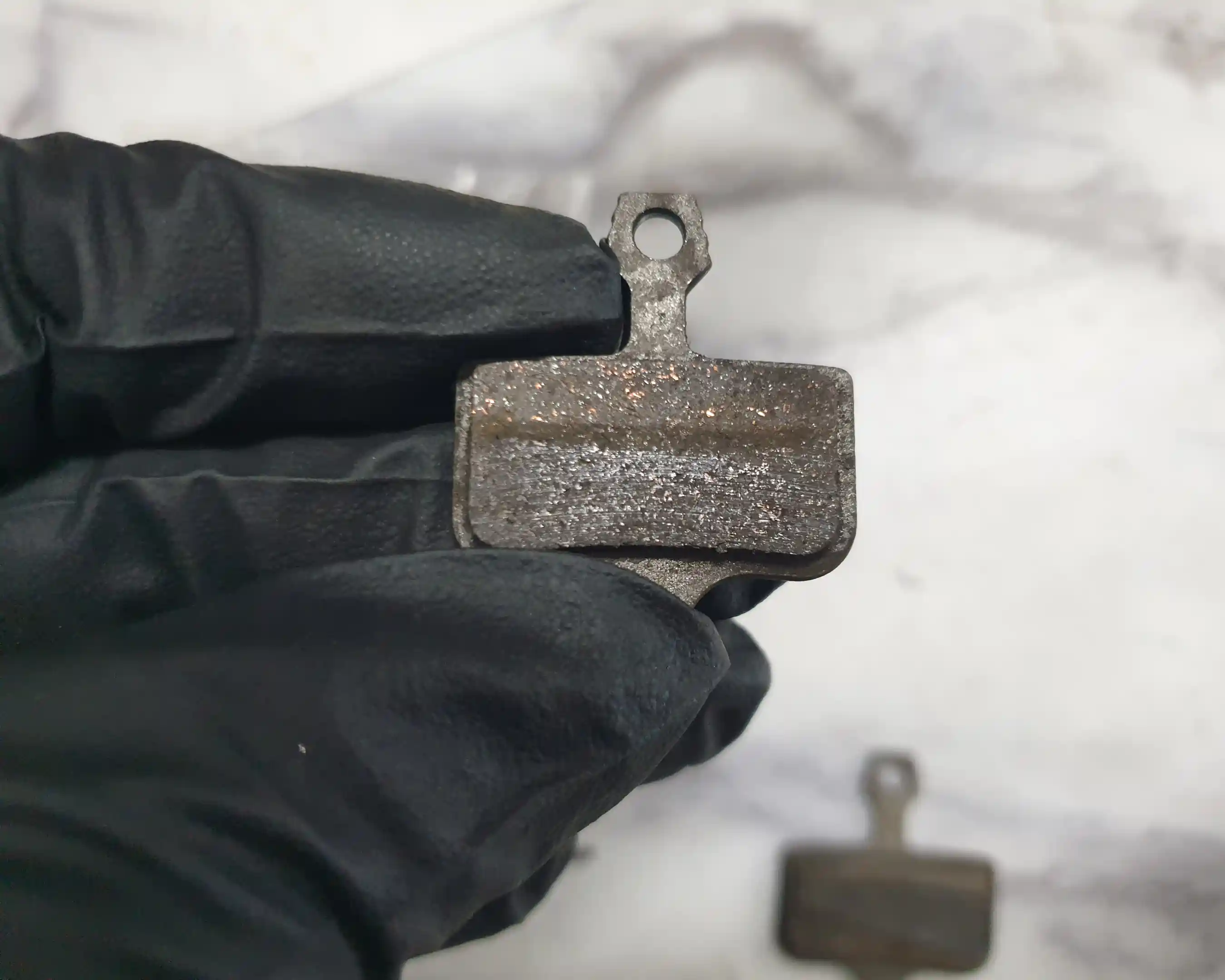

교환한 기존 브레이크 패드 중에 한쪽만 마모가 심합니다.



브레이크를 잡을 때 한쪽에 더 많은 힘이 실리는 것 같습니다.

덜 마모된 쪽은 다음에 교환할 때 다시 사용하기 위해 보관합니다.










마무리

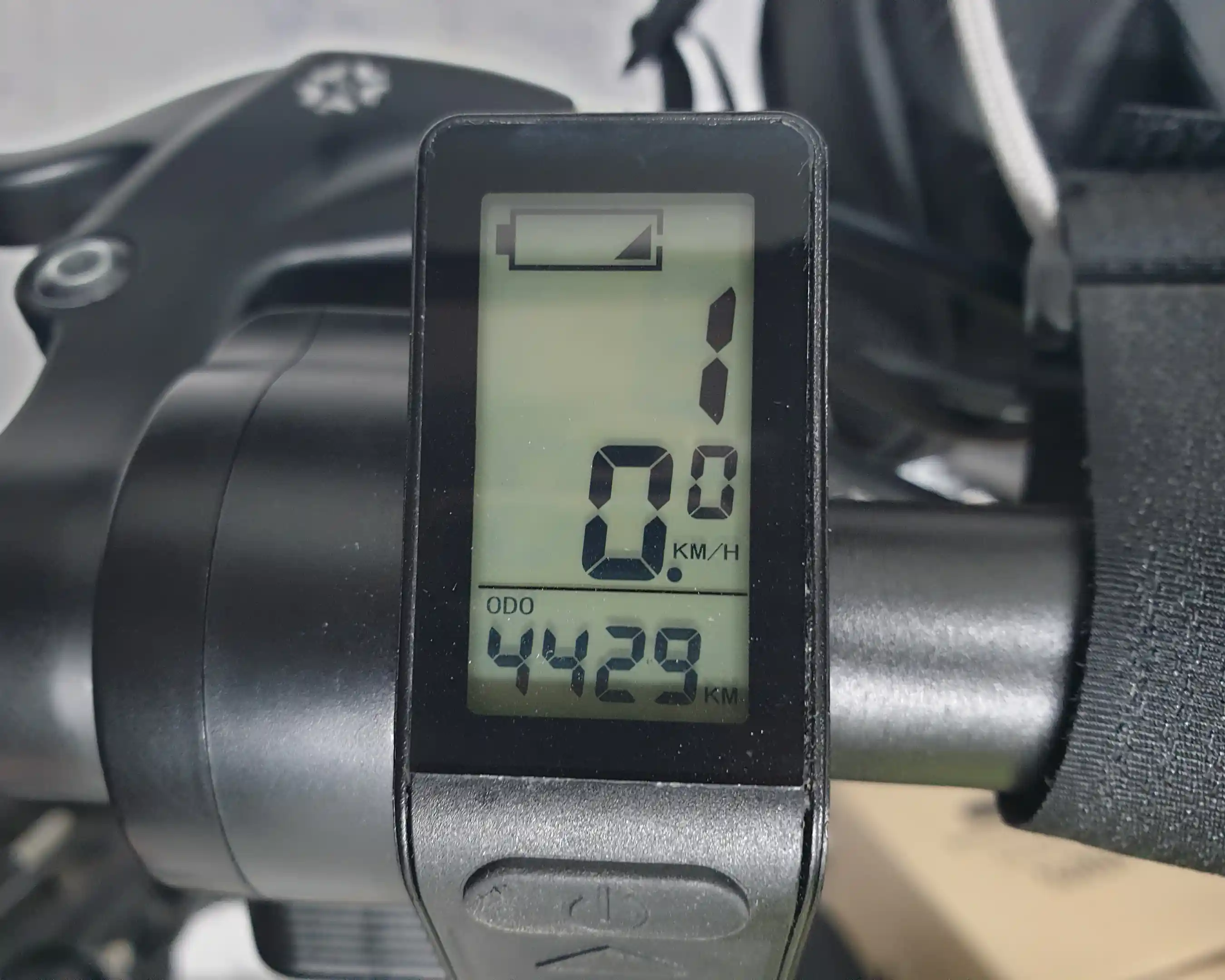

주행 습관에 문제가 있는지 나중에 확인이 가능하도록, 정비한 날짜와 주행거리를 기록해 두면 좋습니다.

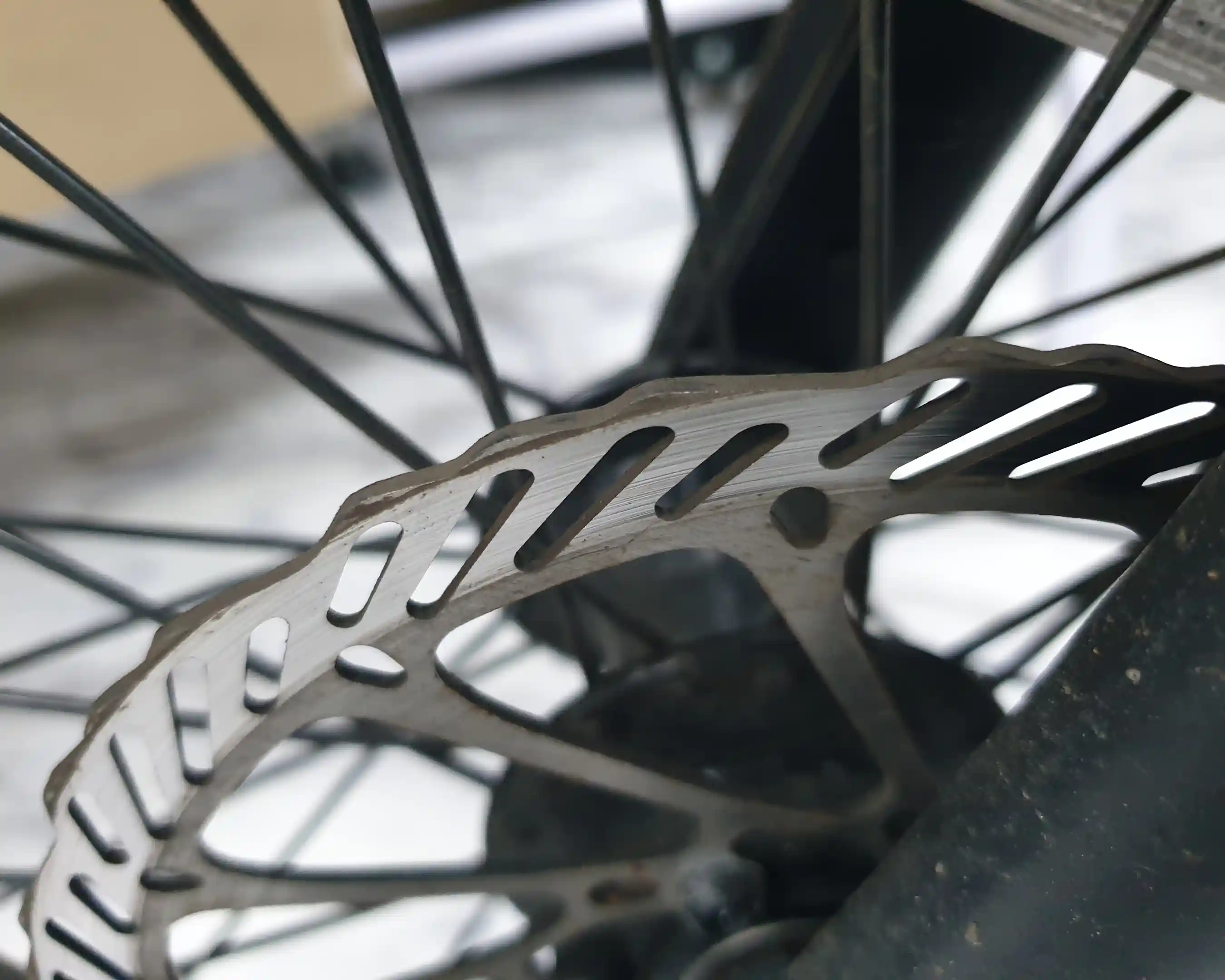

디스크 상태도 한 번 확인해 줍니다.



브레이크 패드가 닿는 디스크도 미세하게 깎여 나가기 때문입니다.



너무 얇아지지만 않으면 되기 때문에 웬만해서 교체할 일이 없습니다.




브레이크를 빈번하게 잡고, 힘 있게 꽉 잡는 습관이 있다면 생각보다 패드의 교환 주기가 빨라집니다.

과정 자체가 어렵지 않고 10분 남짓한 시간이면 충분히 교환할 수 있기 때문에, 직접 정비하는 것을 추천드립니다.
